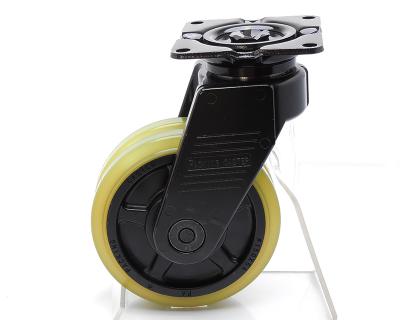

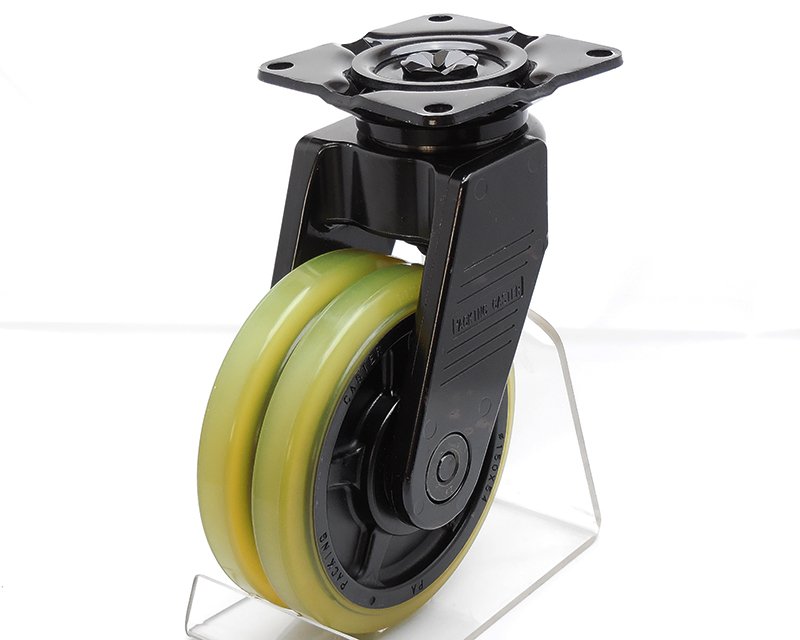

No.109X-PA スーパーヘビークラスキャスター

キャスター形状 自在プレート型
本体材質 アルミ合金ダイキャスト(ADC12)
取付座金材質 熱間圧延鋼板(SAPH400)
表面処理 電着塗装
車輪材質 ポリウレタン
その他 ストッパー無し
●自動車構造用鋼板(SAPH400)を採用し、独自のプレス加工技術により耐荷重性能を格段にアップした。
●100X-PAシリーズ(自在プレート型)と600X-PAシリーズ(固定型)の取付座金寸法と取り付けピッチの統一化を実現。
取付工数の簡略化及び自在型、固定型の組み合わせが自由に行う事が可能になりました。
●ダブルカセットベアリング方式を採用。
上下旋回用軸受けをカセット式にすることにより、旋回性能と耐偏荷重性能を高次元で実現しました。
当社比で1/3の力で旋回可能となっております。
●デザイン性、リサイクル性を考慮し、アルミ合金ダイキャストを採用。
●双輪構造を採用。
高荷重でもスムーズに回転を行う事が出来ます。
また、急旋回時もオートデフ運動によりクイックターンが可能。
●車輪頭部・ナットの側面を突起の出ないフラット構造とし、安全性を確保しました。
●タイヤ部は高硬度・低反発性ウレタンを採用。
引裂き強度を20%高め、最大800㎏に対応。
また、反発弾性を30%抑える事で衝撃吸収性を高めると共に、走行時の低振動と低騒音効果を発揮し、床面へのダメージを防止した。

図面 No.109X-PA スーパーヘビークラスキャスター

  • 図面 No.109X-PAX-PA スーパーヘビークラスキャスター
  • 図面 No.109X-PAX-PA スーパーヘビークラスキャスター
  • 図面 No.109X-PAX-PA スーパーヘビークラスキャスター

製品スペック

車輪径 Dmm
150㎜
車輪巾 Wmm
54㎜
旋回半径 r㎜
136㎜
偏心距離 Emm
60㎜
車輪取付高
Hmm
220㎜
座金寸法
L1mm×L2㎜
110㎜×110㎜
取付ピッチ
P1㎜×P2㎜
90㎜×90㎜
取付穴径 dmm
10.5㎜
取付座厚 t㎜
5㎜
許容荷重 1ヶ当
800㎏

関連商品

No.109X-PAX-PA スーパーヘビークラスキャスター スーパーヘビークラスキャスター

No.609X-PA
スーパーヘビークラスキャスター

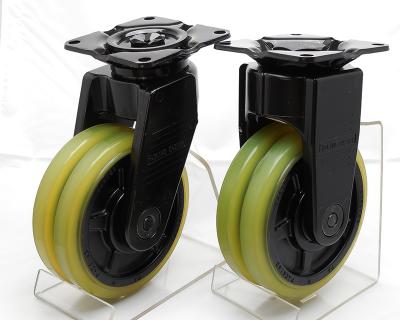

超重量用キャスター 固定型 No.609X-PAと組み合わせて使用することができます。
