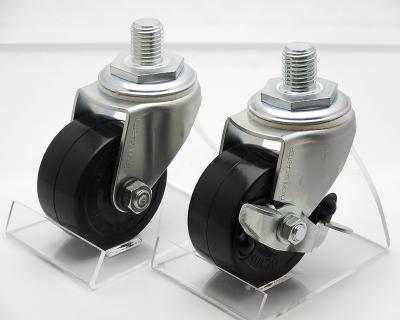

No.306HS ミドルクラスキャスター

キャスター形状 自在ボルト型
本体材質 冷間圧延鋼板(SPCC)
表面処理 電機亜鉛めっき(光沢クロメート)
車輪材質 NBR(合成ゴム)

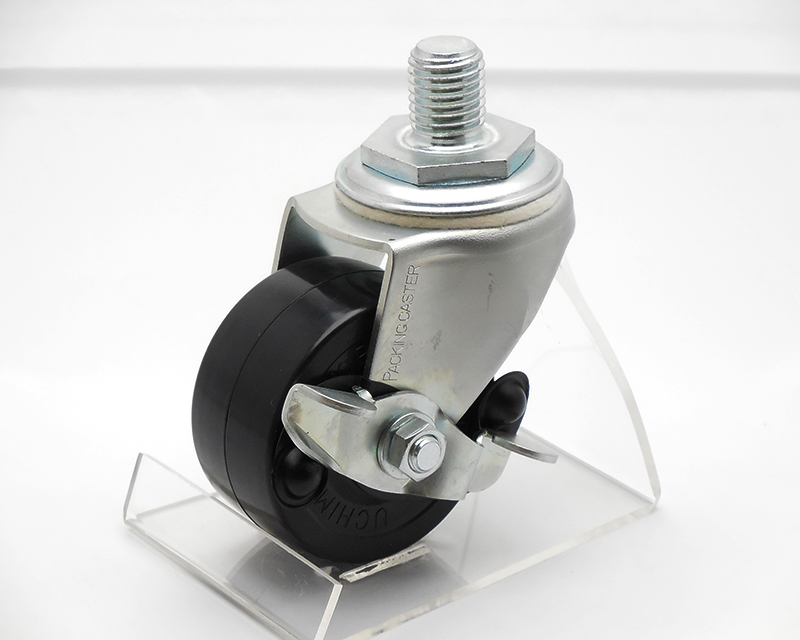

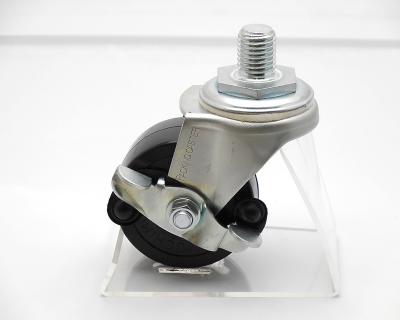

その他 ストッパー付き
●コンパクトなねじ込み式重量用キャスターですので、取り付け面積の少ない重量物流機器等の使用に最適です。

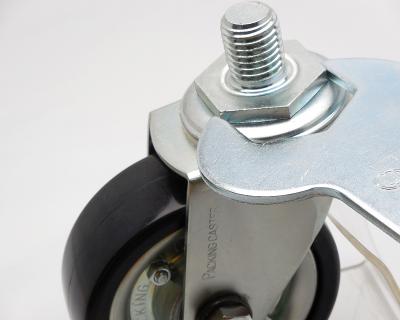

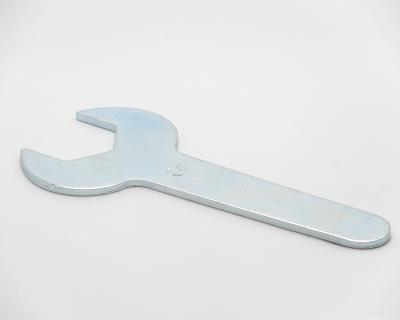

●専用スパナにて六角座金を廻し締め込みますと簡単に取り付けることができます。
●旋回半径は、ストッパーON・OFF何れかの数値になります。
弾性板が制止板より出ている場合はその数値です。
●弾性をもっているため走行音や耐震性、衝撃緩和に優れています。
●凹凸のある路面でも安定した走行が得られます。

図面 No.306HS ミドルクラスキャスター

  • 図面 No.306HSH ミドルクラスキャスター
  • 図面 No.306HSH ミドルクラスキャスター
  • 図面 No.306HSH ミドルクラスキャスター

製品スペック

車輪径 Dmm
75㎜
車輪巾 Wmm
37㎜
旋回半径 r㎜
85㎜
偏心距離 Emm
36㎜
車輪取付高
Hmm
104㎜
取付主軸高 L㎜
25㎜
取付主軸径 d㎜
M20/P2.5
許容荷重 1ヶ当
150㎏

関連商品

No.306HSH ミドルクラスキャスター ミドルクラスキャスター

No.306H
ミドルクラスキャスター

ミドルクラスキャスター 自在ボルト型 No.306Hと組み合わせて使用することができます。
