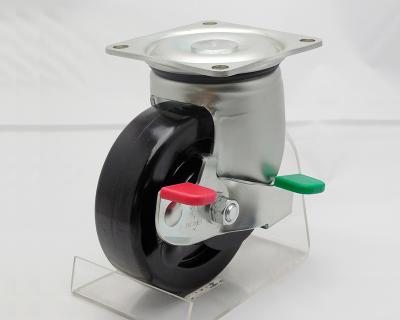

No.108HB-PS ヘビークラスキャスター

キャスター形状 自在プレート型
本体材質 冷間圧延鋼板(SPCC)
表面処理 電気亜鉛めっき(光沢クロメート)
車輪材質 フェノール
その他 ストッパー付き
●旋回半径は、ストッパーON・OFF何れかの最大値になります。
弾性板が制止板より出ている場合はその数値です。
●驚異的に始動、走行性能が優秀なキャスターです。
●長期間固定されても荷重による歪みが残りません。
●車輪回転部にローラーベアリングが入っておりますので、荷重に対する耐久力が高いうえ、車輪回転が円滑です。

図面 No.108HB-PS ヘビークラスキャスター

  • 図面 No.108HB-PSHB-P ヘビークラスキャスター
  • 図面 No.108HB-PSHB-P ヘビークラスキャスター
  • 図面 No.108HB-PSHB-P ヘビークラスキャスター

製品スペック

車輪径 Dmm
130㎜
車輪巾 Wmm
42㎜
旋回半径 r㎜
119㎜
偏心距離 Emm
40㎜
車輪取付高
Hmm
165㎜
座金寸法
L1mm×L2㎜
110㎜×110㎜
取付ピッチ
P1㎜×P2㎜
90㎜×90㎜
取付穴径 dmm
10.5㎜
取付座厚 t㎜
4㎜
許容荷重 1ヶ当
350㎏

関連商品

No.108HB-PSHB-P ヘビークラスキャスター ヘビークラスキャスター

No.108HB-P
ヘビークラスキャスター

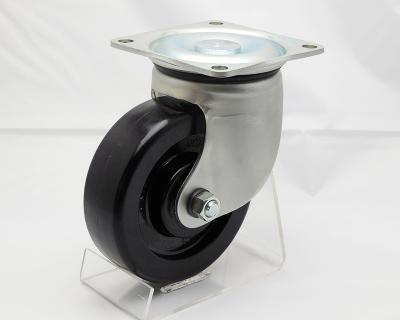

ヘビークラスキャスター 自在プレート型 No.108HB-Pと組み合わせて使用することができます。

No.108HB-PSHB-P ヘビークラスキャスター ヘビークラスキャスター

No.608HB-P
ヘビークラスキャスター

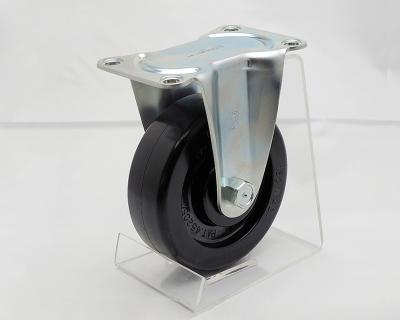

ヘビークラスキャスター 固定型 No.608HB-Pと組み合わせて使用することができます。
