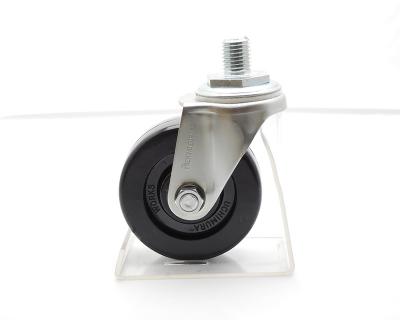

No.307HB-P ヘビークラスキャスター

キャスター形状 自在ボルト型
本体材質 冷間圧延鋼板(SPCC)
表面処理 電気亜鉛めっき(光沢クロメート)
車輪材質 フェノール
その他 ストッパー無し
●コンパクトなネジ込み式重量用キャスターですので、取付面積の少ない重量機器等に最適です。
●専用スパナにて六角座金を廻し締め込みますと、簡単に取り付ける事ができます。
●驚異的に始動、走行性能が優秀な重量用キャスターです。
●長期間固定されても荷重による歪みが残りません。

図面 No.307HB-P ヘビークラスキャスター

  • 図面 No.307HB-PHB-P ヘビークラスキャスター
  • 図面 No.307HB-PHB-P ヘビークラスキャスター
  • 図面 No.307HB-PHB-P ヘビークラスキャスター

製品スペック

車輪径 Dmm
100㎜
車輪巾 Wmm
38㎜
旋回半径 r㎜
88㎜
偏心距離 Emm
37㎜
車輪取付高
Hmm
128㎜
取付主軸高 L㎜
25㎜
取付主軸径 d㎜
M20/P2.5
許容荷重 1ヶ当
180㎏

関連商品

No.307HB-PHB-P ヘビークラスキャスター ヘビークラスキャスター

No.307HB-PS
ヘビークラスキャスター

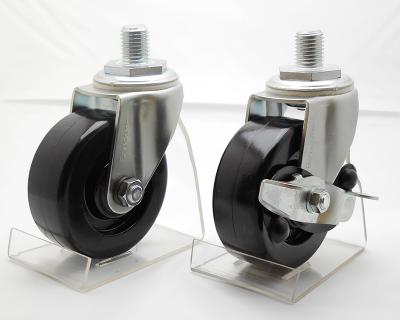

ヘビークラスキャスター 自在ボルト型ストッパー付 No.307HB-PSと組み合わせて使用することができます。
