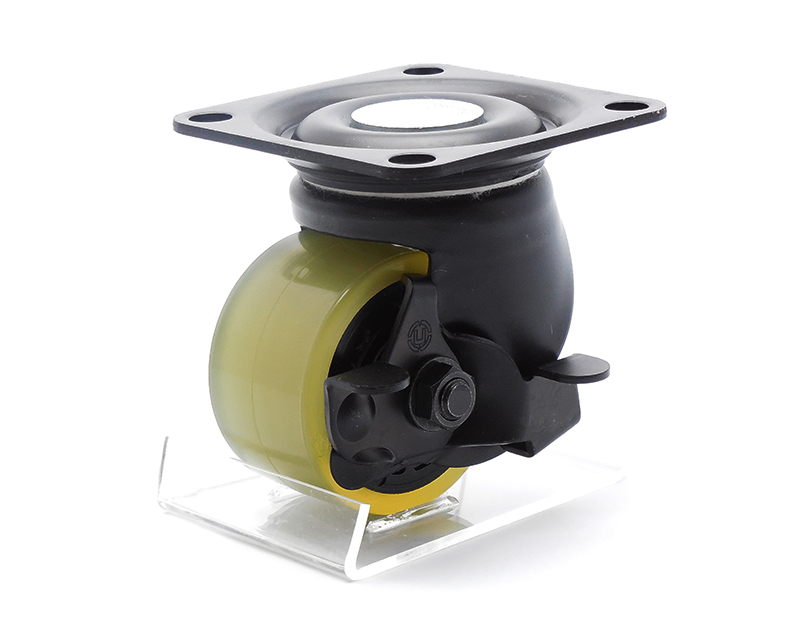

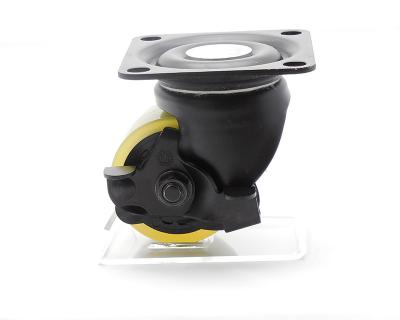

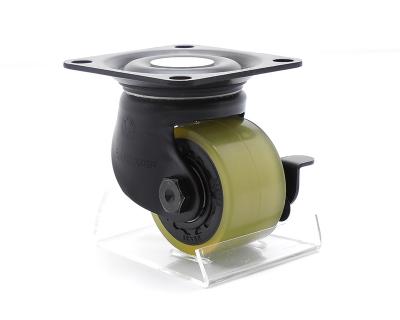

No.105HB-PAS(B) ヘビークラスキャスター

キャスター形状 自在プレート型
本体材質 冷間圧延鋼板(SPCC)
表面処理 黒色亜鉛めっき
車輪材質 ポリウレタン
ホイールカラー ブラック
その他 ストッパー付き
●旋回半径は、ストッパーON・OFF何れかの最大値になります。
弾性板が制止板より出ている場合はその数値です。
●ご注文の際は必ずホイール部分の色をご指定下さい。
【ブラック/オレンジ/アイボリー 3色のご用意があります。】
●始動抵抗を極限まで低減。
●耐久力抜群、金属に優る驚異的な耐摩耗性能です。
●弾性が大きく、積載物に衝撃を与えません。
●長期間固定されても、荷重による歪みが残りません。

図面 No.105HB-PAS(B) ヘビークラスキャスター

  • 図面 No.105HB-PAS(B)HB-PA ヘビークラスキャスター
  • 図面 No.105HB-PAS(B)HB-PA ヘビークラスキャスター
  • 図面 No.105HB-PAS(B)HB-PA ヘビークラスキャスター

製品スペック

車輪径 Dmm
65㎜
車輪巾 Wmm
38㎜
旋回半径 r㎜
66㎜
偏心距離 Emm
22㎜
車輪取付高
Hmm
92㎜
座金寸法
L1mm×L2㎜
90㎜×90㎜
取付ピッチ
P1㎜×P2㎜
71㎜×71㎜
取付穴径 dmm
10.5㎜
取付座厚 t㎜
3.2㎜
許容荷重 1ヶ当
300㎏

関連商品

No.105HB-PAS(B)HB-PA ヘビークラスキャスター ヘビークラスキャスター

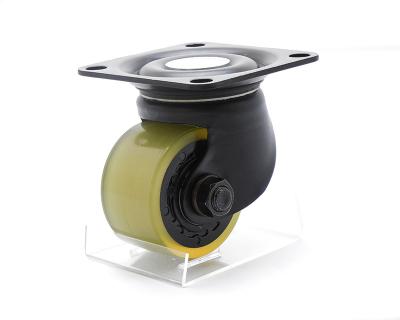

No.105HB-PA(B)
ヘビークラスキャスター

ヘビークラスキャスター 自在プレート型 No.105HB-PA(B)と組み合わせて使用することができます。

No.105HB-PAS(B)HB-PA ヘビークラスキャスター ヘビークラスキャスター

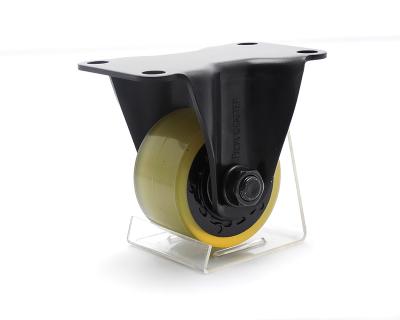

No.605HB-PA(B)
