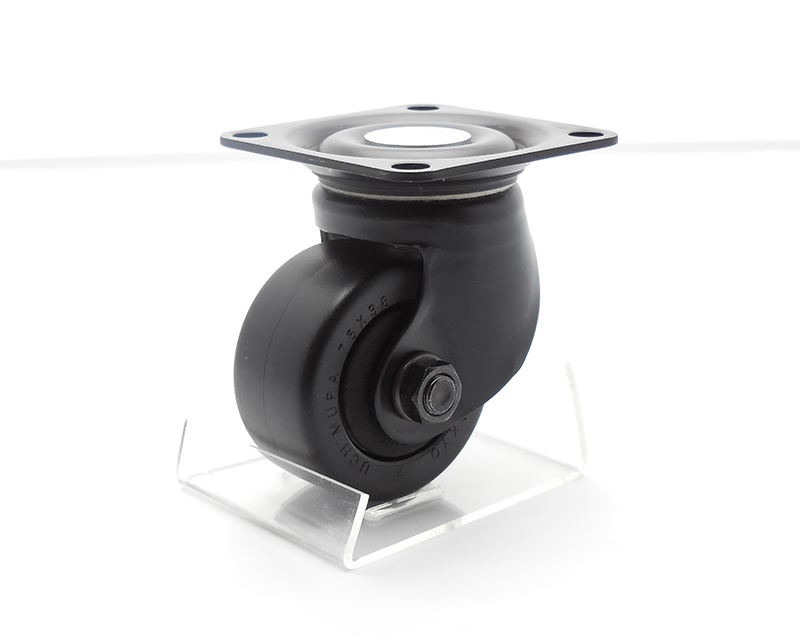

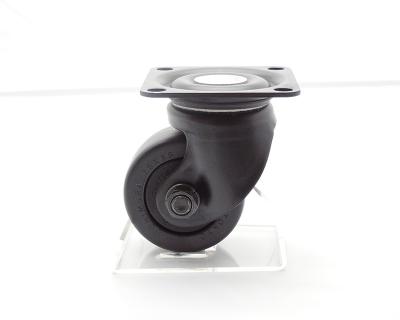

No.106HB2-EP ヘビークラスキャスター

キャスター形状 自在プレート型
本体材質 冷間圧延鋼板(SPCC)
表面処理 黒色亜鉛めっき
車輪材質 エンプラ
その他 ストッパー無し
●ストッパー付きは、No.105HB2-EP(車輪径65㎜~)の取り扱いになります。
●耐衝撃性が抜群で、過酷な使用に耐えられ、しかも軽量です。
●耐熱性、耐寒性、耐薬品性に優れています。
●車輪回転部にラジアルベアリングを2個使用。
両端支持構造で、騒音が無く静かな走行が得られます。
●ホイルハブにアルミ、ブッシュに高性能エンプラを採用し軽量化を実現。
床にやさしく車輪回転部にラジアルベアリングを2個使用。
両端支持構造で、機動性に優れています。

図面 No.106HB2-EP ヘビークラスキャスター

  • 図面 No.106HB2-EPHB2-EP ヘビークラスキャスター
  • 図面 No.106HB2-EPHB2-EP ヘビークラスキャスター
  • 図面 No.106HB2-EPHB2-EP ヘビークラスキャスター

製品スペック

車輪径 Dmm
75㎜
車輪巾 Wmm
38㎜
旋回半径 r㎜
61㎜
偏心距離 Emm
22㎜
車輪取付高
Hmm
106㎜
座金寸法
L1mm×L2㎜
90㎜×90㎜
取付ピッチ
P1㎜×P2㎜
71㎜×71㎜
取付穴径 dmm
10.5㎜
取付座厚 t㎜
3.2㎜
許容荷重 1ヶ当
350㎏

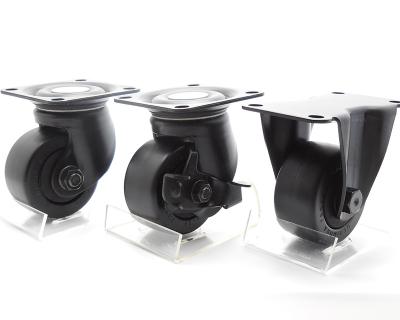

関連商品

No.106HB2-EPHB2-EP ヘビークラスキャスター ヘビークラスキャスター

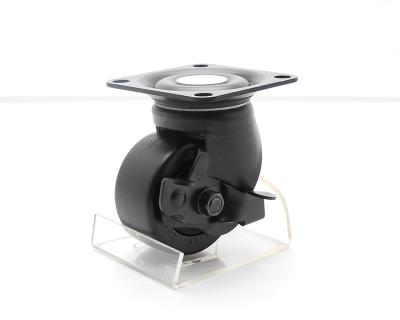

No.106HB2-EPS
ヘビークラスキャスター

ヘビークラスキャスター 自在プレート型ストッパー付 No.106HB2-EPSと組み合わせて使用することができます。

No.106HB2-EPHB2-EP ヘビークラスキャスター ヘビークラスキャスター

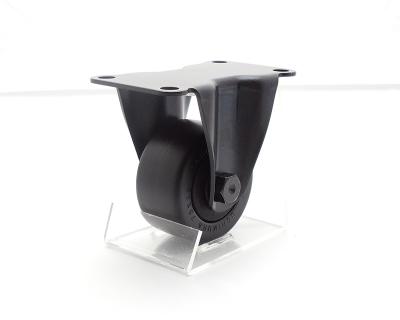

No.606HB2-EP
