Top > キャスター製品検索 > キャスター商品詳細 No.104-N スタンダードクラスキャスター

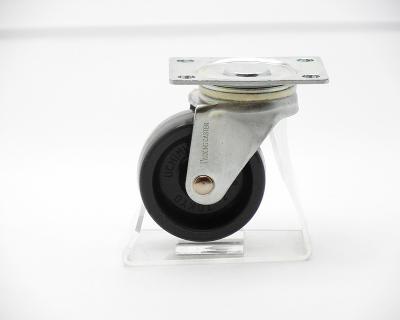

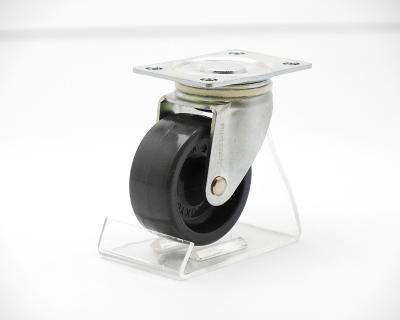

No.104-N スタンダードクラスキャスター

キャスター形状 自在プレート型
本体材質 冷間圧延鋼板(SPCC)
表面処理 電気亜鉛めっき(光沢クロメート)
車輪材質 ナイロン樹脂
その他 ストッパー無し
●合成ゴム車輪と比べ、長時間放置されても車輪の歪みが残りにくく、鋼鉄車輪と比べ床に損傷を与えません。
●耐摩耗性に優れ、自己潤滑性があり、また耐衝撃性も優れています。
●耐油性・耐溶剤性、耐薬品性に優れています。
●ポリアミド樹脂(ナイロン6)はUL規格(94V-2)仕様となっております。

図面 No.104-N スタンダードクラスキャスター

  • 図面 No.104-NN スタンダードクラスキャスター
  • 図面 No.104-NN スタンダードクラスキャスター
  • 図面 No.104-NN スタンダードクラスキャスター

製品スペック

車輪径 Dmm
50㎜
車輪巾 Wmm
22㎜
旋回半径 r㎜
46㎜
偏心距離 Emm
20㎜
車輪取付高
Hmm
67㎜
座金寸法
L1mm×L2㎜
42㎜×60㎜
取付ピッチ
P1㎜×P2㎜
29㎜×47㎜
取付穴径 dmm
6.5㎜
取付座厚 t㎜
2㎜
許容荷重 1ヶ当
85㎏

関連商品

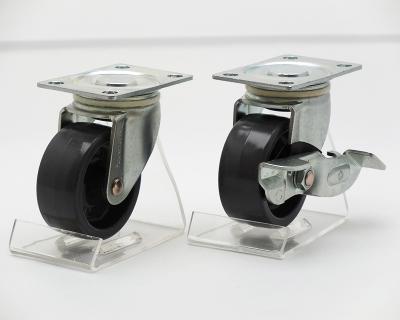

No.104-NN スタンダードクラスキャスター スタンダードクラスキャスター

No.104-NS
スタンダードクラスキャスター

スタンダードクラスキャスター 自在プレート型 ストッパー付 No.104-NSと組み合わせて使用することができます。
