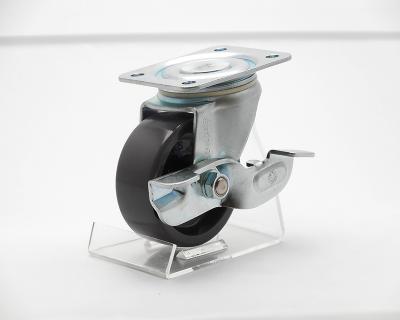

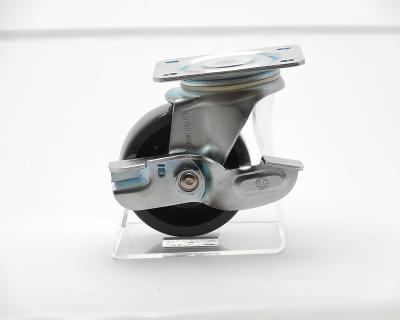

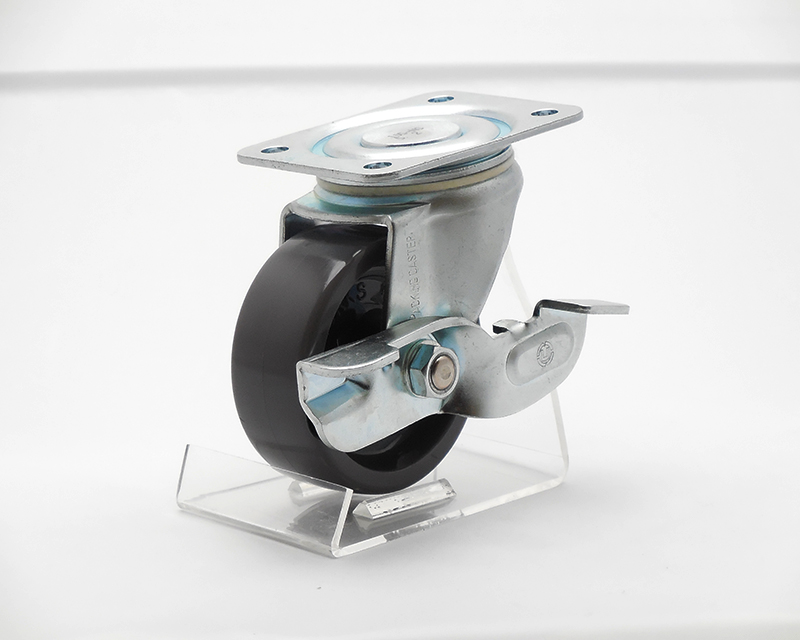

No.105-NS スタンダードクラスキャスター

キャスター形状 自在プレート型
本体材質 冷間圧延鋼板(SPCC)
表面処理 電気亜鉛めっき(光沢クロメート)
車輪材質 ナイロン樹脂
その他 ストッパー付き
●旋回半径は、ストッパーON・OFF何れかの最大値になります。弾性板が制止板より出ている場合はその数値です。
●合成ゴム車輪と比べ、長時間放置されても車輪の歪みが残りにくく、鋼鉄車輪と比べ床に損傷を与えません。
●耐摩耗性に優れ、自己潤滑性があり、また耐衝撃性も優れています。
●耐油性・耐溶剤性、耐薬品性に優れています。
●ポリアミド樹脂(ナイロン6)はUL規格(94V-2)仕様となっております。

図面 No.105-NS スタンダードクラスキャスター

  • 図面 No.105-NSN スタンダードクラスキャスター
  • 図面 No.105-NSN スタンダードクラスキャスター
  • 図面 No.105-NSN スタンダードクラスキャスター

製品スペック

車輪径 Dmm
63㎜
車輪巾 Wmm
25㎜
旋回半径 r㎜
68㎜
偏心距離 Emm
25㎜
車輪取付高
Hmm
80㎜
座金寸法
L1mm×L2㎜
54㎜×70㎜
取付ピッチ
P1㎜×P2㎜
36㎜×54㎜
取付穴径 dmm
6.5㎜
取付座厚 t㎜
2.3㎜
許容荷重 1ヶ当
130㎏

関連商品

No.105-NSN スタンダードクラスキャスター スタンダードクラスキャスター

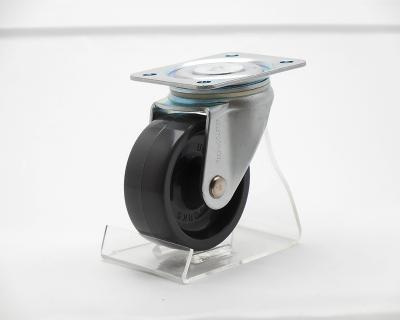

No.105-N
スタンダードクラスキャスター

スタンダードクラスキャスター 自在プレート型 No.105-Nと組み合わせて使用することができます。

No.105-NSN スタンダードクラスキャスター スタンダードクラスキャスター

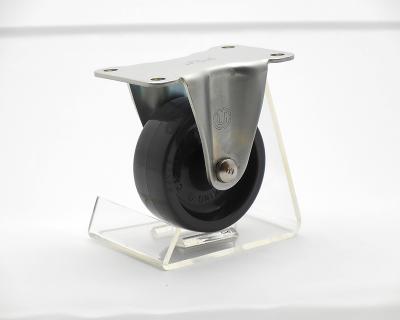

No.605-N
