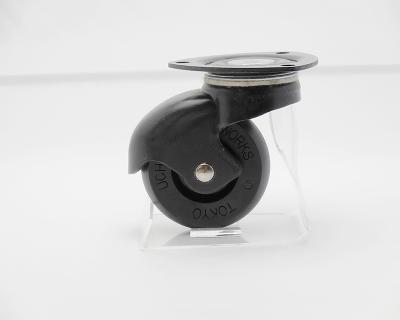

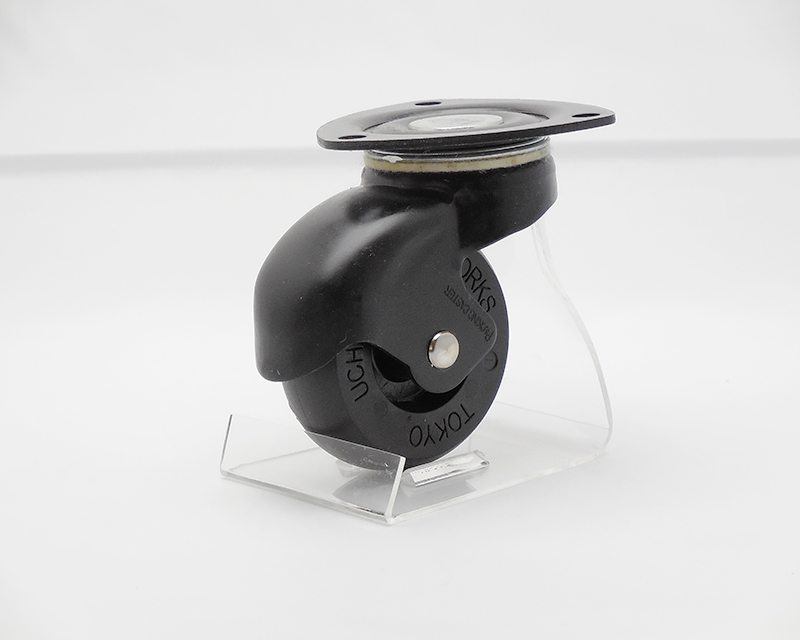

No.105G-N(B) スタンダードクラスキャスター

キャスター形状 自在プレート型
本体材質 冷間圧延鋼板(SPCC)
表面処理 黒色亜鉛めっき
車輪材質 ナイロン樹脂
その他 ストッパー無し
●取付座は、衝撃力などバランスよく吸収する三角形にしてあります。
また、取付穴は従来の4穴式と3穴式として取り付け工数の省力化を図りました。
●本体黒色ボディと鮮やかなカラーの車輪、用途や条件に併せた選択ができます。
※ご注文の際は、必ず車輪カラーをお選びください。
【B】 … ブラック / 【L】 … ライトブルー / 【M】 … マルーン
●ポリアミド樹脂(ナイロン6)はUL規格(94V-2)仕様となっております。

図面 No.105G-N(B) スタンダードクラスキャスター

  • 図面 No.105G-N(B)G-N スタンダードクラスキャスター
  • 図面 No.105G-N(B)G-N スタンダードクラスキャスター
  • 図面 No.105G-N(B)G-N スタンダードクラスキャスター

製品スペック

車輪径 Dmm
65㎜
車輪巾 Wmm
23㎜
旋回半径 r㎜
64㎜
偏心距離 Emm
24㎜
車輪取付高
Hmm
85㎜
座金寸法
L1mm×L2㎜
83㎜
取付ピッチ
P1㎜×P2㎜
68㎜
取付穴径 dmm
7㎜
取付座厚 t㎜
2.6㎜
許容荷重 1ヶ当
120㎏
