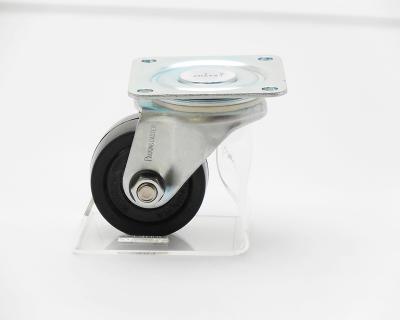

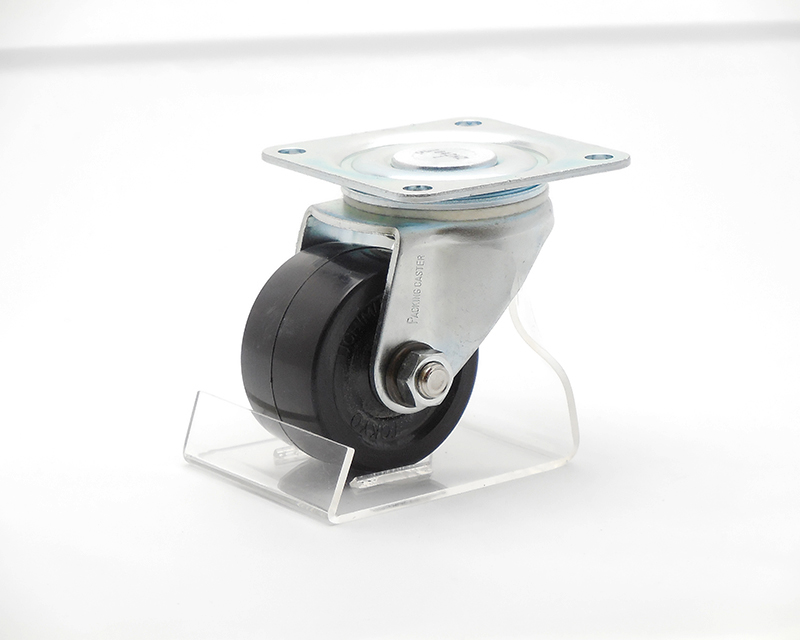

No.104ZHZ ミドルクラスキャスター

キャスター形状 自在プレート型
本体材質 冷間圧延鋼板(SPCC)
表面処理 電気亜鉛めっき(光沢クロメート)
車輪材質 NBR(合成ゴム)
その他 ストッパー無し
●全製品合成ゴム車輪(中心部合成エボナイト)になります。
●弾性をもっているため、走行音や耐震性、衝撃緩和に優れ凹凸のある路面でも安定した走行が得られます。

図面 No.104ZHZ ミドルクラスキャスター

  • 図面 No.104ZHZZH ミドルクラスキャスター
  • 図面 No.104ZHZZH ミドルクラスキャスター
  • 図面 No.104ZHZZH ミドルクラスキャスター

製品スペック

車輪径 Dmm
50㎜
車輪巾 Wmm
28㎜
旋回半径 r㎜
51㎜
偏心距離 Emm
25㎜
車輪取付高
Hmm
68㎜
座金寸法
L1mm×L2㎜
64㎜×64㎜
取付ピッチ
P1㎜×P2㎜
50㎜×50㎜
取付穴径 dmm
6.5㎜
取付座厚 t㎜
2.3㎜
許容荷重 1ヶ当
85㎏
