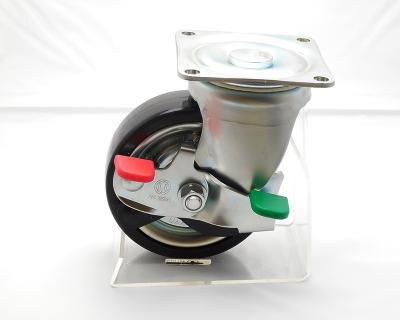

No.108HBS ミドルクラスキャスター

キャスター形状 自在プレート型
本体材質 冷間圧延鋼板(SPCC)
表面処理 電気亜鉛めっき(光沢クロメート)
車輪材質 NBR(合成ゴム)
その他 ストッパー付き
●旋回半径は、ストッパーON・OFF何れかの最大値になります。
弾性板が制止板より出ている場合はその数値です。
●車輪回転部にローラーベアリングを採用。
荷重に対する耐久力が高く、車輪回転が円滑です。
●弾性をもっているため、走行音や耐震性、衝撃緩和に優れ凹凸のある路面でも安定した走行が得られます。

図面 No.108HBS ミドルクラスキャスター

  • 図面 No.108HBSHB ミドルクラスキャスター
  • 図面 No.108HBSHB ミドルクラスキャスター
  • 図面 No.108HBSHB ミドルクラスキャスター

製品スペック

車輪径 Dmm
130㎜
車輪巾 Wmm
42㎜
旋回半径 r㎜
119㎜
偏心距離 Emm
40㎜
車輪取付高
Hmm
165㎜
座金寸法
L1mm×L2㎜
110㎜×110㎜
取付ピッチ
P1㎜×P2㎜
90㎜×90㎜
取付穴径 dmm
10.5㎜
取付座厚 t㎜
4㎜
許容荷重 1ヶ当
230㎏
