Top > キャスター製品検索 > キャスター商品詳細 No.604FH-P ミドルクラスキャスター

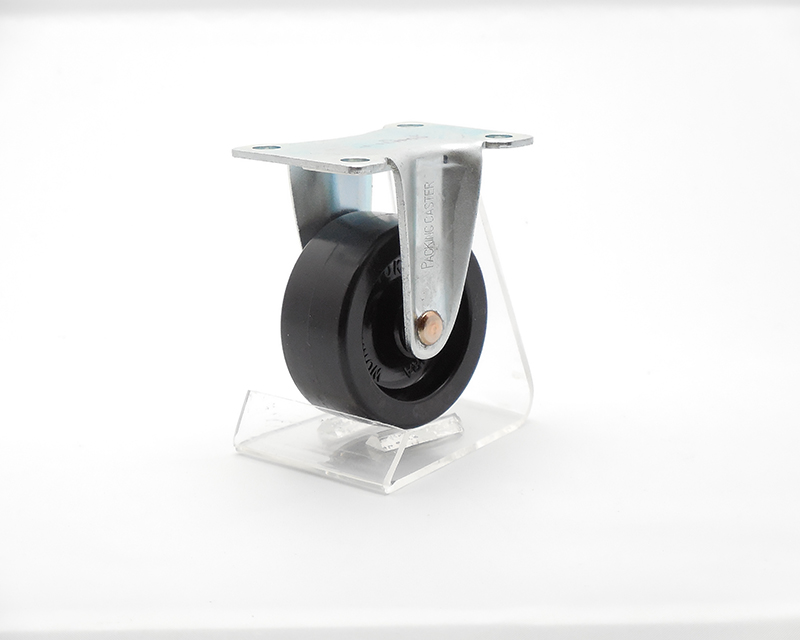

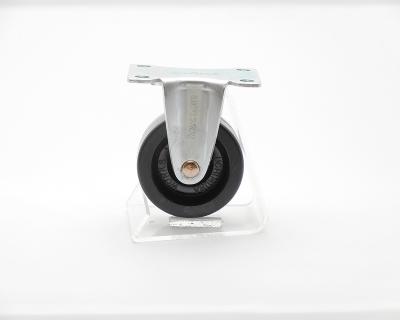

No.604FH-P ミドルクラスキャスター

キャスター形状 固定型
本体材質 冷間圧延鋼板(SPCC)
表面処理 電気亜鉛めっき(光沢クロメート)
車輪材質 フェノール
その他 ストッパー無し
●No.600FH-Pシリーズにストッパー付き製品ラインナップはございません。
●コンパクトで許容荷重が従来の普通車と中重量車の中間のものです。
用途に合わせてお選びください。
●長期間固定されても荷重による歪みが残りません。

図面 No.604FH-P ミドルクラスキャスター

  • 図面 No.604FH-PFH-P ミドルクラスキャスター
  • 図面 No.604FH-PFH-P ミドルクラスキャスター
  • 図面 No.604FH-PFH-P ミドルクラスキャスター

製品スペック

車輪径 Dmm
50㎜
車輪巾 Wmm
22㎜
旋回半径 r㎜
44㎜
偏心距離 Emm
18㎜
取付板巾 L1㎜
42㎜
取付板長 L2㎜
60㎜
車輪取付高
Hmm
68㎜
座金寸法
L1mm×L2㎜
53㎜×53㎜
取付ピッチ
P1㎜×P2㎜
29㎜×47㎜
取付穴径 dmm
6.5㎜
取付座厚 t㎜
2㎜
許容荷重 1ヶ当
80㎏
