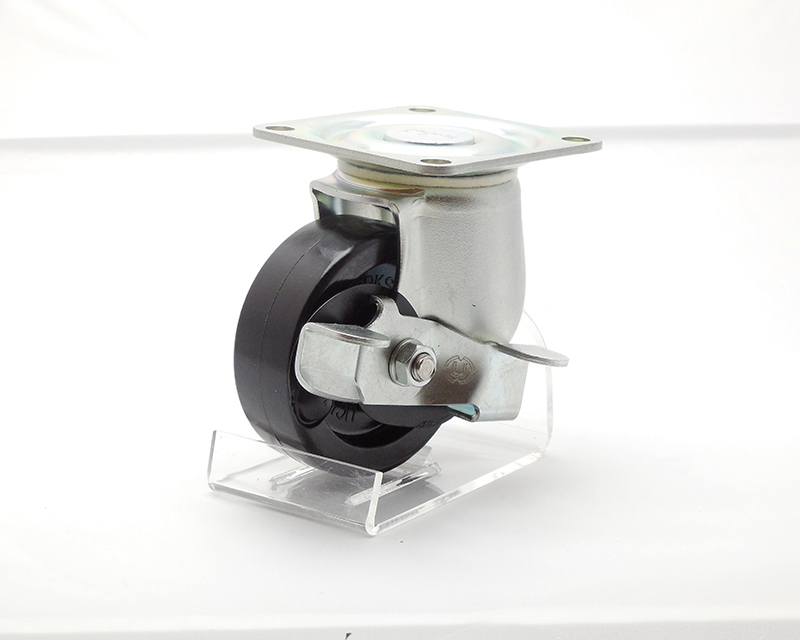

No.106JH-PS ミドルクラスキャスター

キャスター形状 自在プレート型
本体材質 冷間圧延鋼板(SPCC)
表面処理 電気亜鉛めっき(光沢クロメート)
車輪材質 フェノール
その他 ストッパー付き
●旋回半径は、ストッパーON・OFF何れかの最大値になります。
弾性板が制止板より出ている場合はその数値です。
●コンパクトで許容荷重が中量車と重量車の中間荷重のものです。
用途に合わせてお選びください。
●長期間固定されていても荷重による歪みが残りません。
●特殊合成樹脂車輪を使用してありますので、耐荷重が大きくても軽く始動致します。

図面 No.106JH-PS ミドルクラスキャスター

  • 図面 No.106JH-PSJH-P ミドルクラスキャスター
  • 図面 No.106JH-PSJH-P ミドルクラスキャスター
  • 図面 No.106JH-PSJH-P ミドルクラスキャスター

製品スペック

車輪径 Dmm
75㎜
車輪巾 Wmm
27㎜
旋回半径 r㎜
77㎜
偏心距離 Emm
27㎜
車輪取付高
Hmm
98㎜
座金寸法
L1mm×L2㎜
78㎜×78㎜
取付ピッチ
P1㎜×P2㎜
62㎜×62㎜
取付穴径 dmm
8.5㎜
取付座厚 t㎜
2.9㎜
許容荷重 1ヶ当
180㎏
