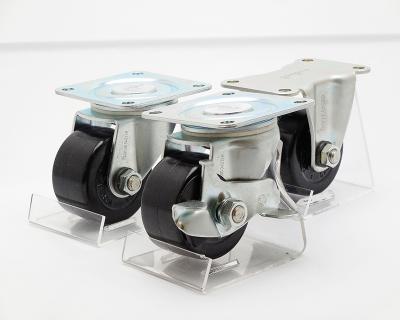

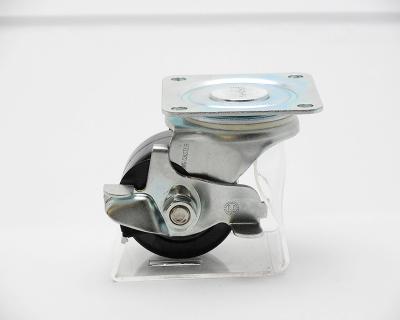

No.104ZH-PS ヘビークラスキャスター

キャスター形状 自在プレート型
本体材質 冷間圧延鋼板(SPCC)
表面処理 電気亜鉛めっき(光沢クロメート)
車輪材質 フェノール
その他 ストッパー付き
●旋回半径は、ストッパーON・OFF何れかの最大値になります。
弾性板が制止板より出ている場合はその数値です。
●驚異的に始動、走行性能が優秀なキャスターです。
●長期間固定されても荷重による歪みが残りません。
※No.104ZH-PSに車輪部ローラーベアリングは組み込まれておりません。
No.105HB-PS~ローラーベアリングが組み込まれております。

図面 No.104ZH-PS ヘビークラスキャスター

  • 図面 No.104ZH-PSHB-P ヘビークラスキャスター
  • 図面 No.104ZH-PSHB-P ヘビークラスキャスター
  • 図面 No.104ZH-PSHB-P ヘビークラスキャスター

製品スペック

車輪径 Dmm
50㎜
車輪巾 Wmm
28㎜
旋回半径 r㎜
65㎜
偏心距離 Emm
25㎜
車輪取付高
Hmm
68㎜
座金寸法
L1mm×L2㎜
64㎜×64㎜
取付ピッチ
P1㎜×P2㎜
50㎜×50㎜
取付穴径 dmm
6.5㎜
取付座厚 t㎜
2.3㎜
許容荷重 1ヶ当
160㎏
