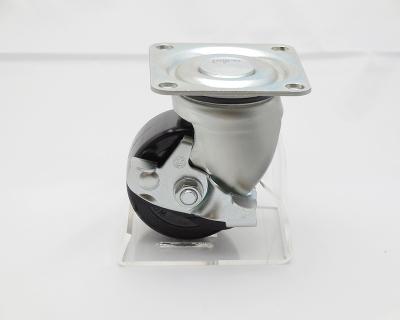

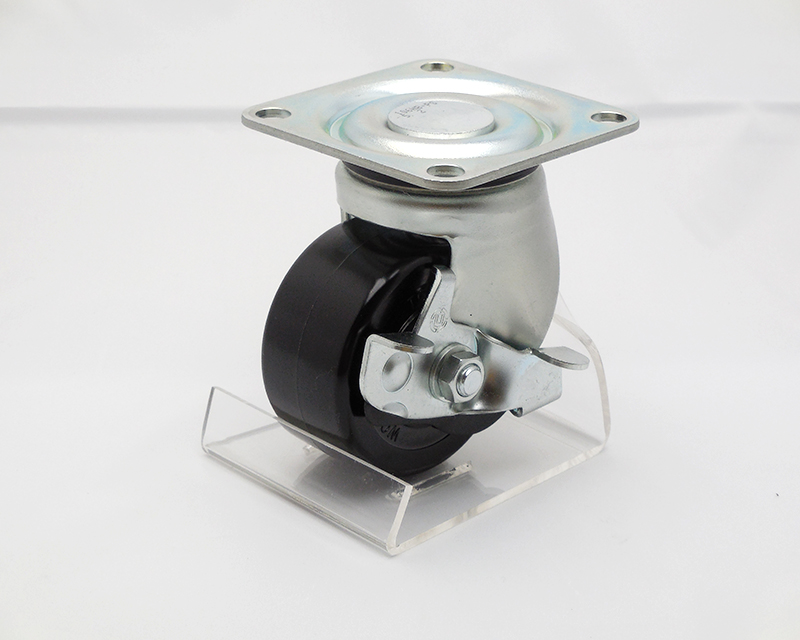

No.106HB-PS ヘビークラスキャスター

キャスター形状	自在プレート型
本体材質	冷間圧延鋼板(SPCC)
表面処理	電気亜鉛めっき(光沢クロメート)
車輪材質	フェノール
その他	ストッパー付き

●旋回半径は、ストッパーON・OFF何れかの最大値になります。
弾性板が制止板より出ている場合はその数値です。

●驚異的に始動、走行性能が優秀なキャスターです。

●長期間固定されても荷重による歪みが残りません。

●車輪回転部にローラーベアリングが入っておりますので、荷重に対する耐久力が高いうえ、車輪回転が円滑です。

図面　No.106HB-PS　ヘビークラスキャスター

製品スペック

車輪径 Dmm: 75㎜

車輪巾 Wmm: 38㎜

旋回半径 r㎜: 68㎜

偏心距離 Emm: 22㎜

車輪取付高 Hmm: 106㎜

座金寸法 L1mm×L2㎜: 90㎜×90㎜

取付ピッチ P1㎜×P2㎜: 71㎜×71㎜

取付穴径 dmm: 10.5㎜

取付座厚 t㎜: 3.2㎜

許容荷重 1ヶ当: 240㎏

関連商品

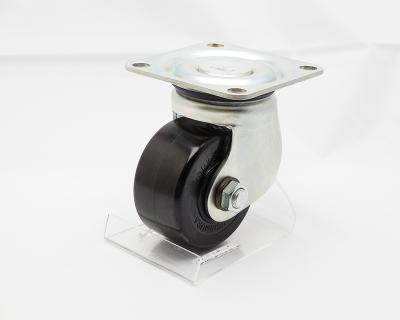

No.106HB-P
ヘビークラスキャスター

ヘビークラスキャスター自在プレート型 No.106HB-Pと組み合わせて使用することができます。

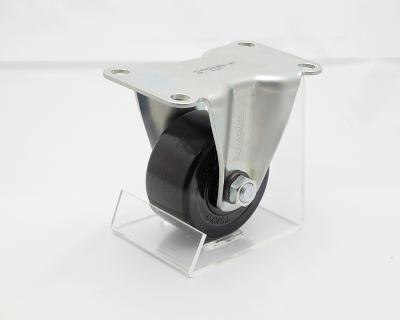

No.606HB-P
