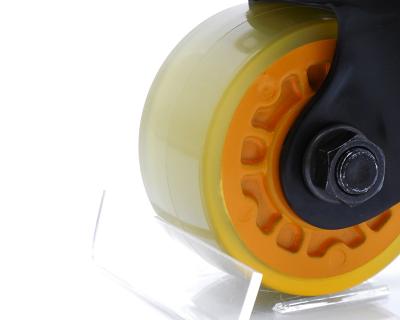

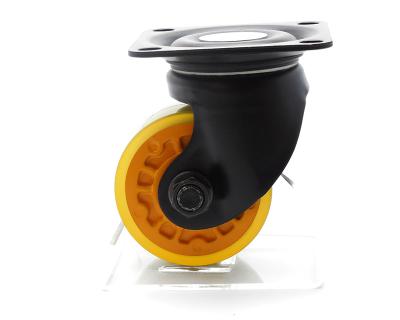

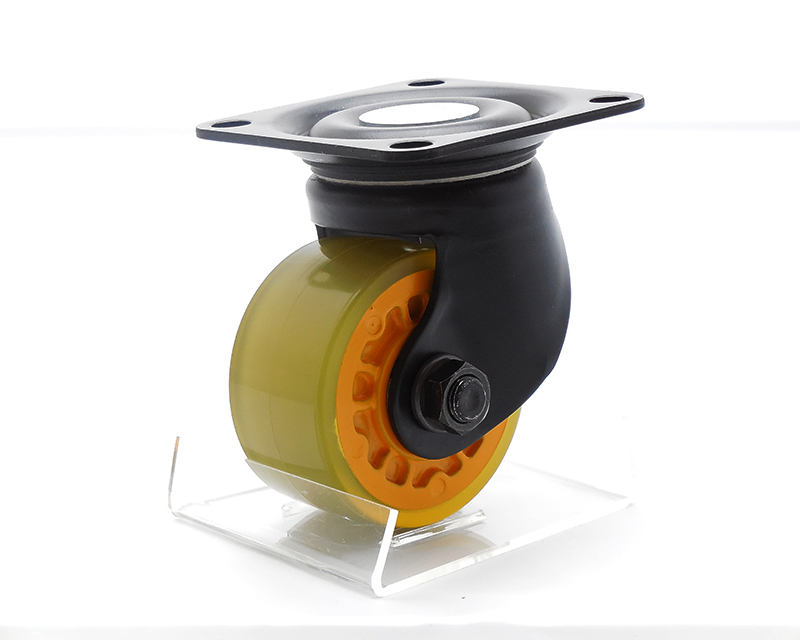

No.106HB-PA(O) ヘビークラスキャスター

キャスター形状 自在プレート型
本体材質 冷間圧延鋼板(SPCC)
表面処理 黒色亜鉛めっき
車輪材質 ポリウレタン
ホイールカラー オレンジ
その他 ストッパー無し
●ご注文の際は必ずホイール部分の色をご指定下さい。
【ブラック/オレンジ/アイボリー 3色のご用意があります。】
●始動抵抗を極限まで低減。
●耐久力抜群、金属に優る驚異的な耐摩耗性能です。
●弾性が大きく、積載物に衝撃を与えません。
●長期間固定されても、荷重による歪みが残りません。

図面 No.106HB-PA(O) ヘビークラスキャスター

  • 図面 No.106HB-PA(O)HB-PA ヘビークラスキャスター
  • 図面 No.106HB-PA(O)HB-PA ヘビークラスキャスター
  • 図面 No.106HB-PA(O)HB-PA ヘビークラスキャスター

製品スペック

車輪径 Dmm
75㎜
車輪巾 Wmm
38㎜
旋回半径 r㎜
62㎜
偏心距離 Emm
22㎜
車輪取付高
Hmm
106㎜
座金寸法
L1mm×L2㎜
90㎜×90㎜
取付ピッチ
P1㎜×P2㎜
71㎜×71㎜
取付穴径 dmm
10.5㎜
取付座厚 t㎜
3.2㎜
許容荷重 1ヶ当
350㎏

関連商品

No.106HB-PA(O)HB-PA ヘビークラスキャスター ヘビークラスキャスター

No.106HB-PAS(O)
ヘビークラスキャスター

ヘビークラスキャスター 自在プレート型ストッパー付 No.106HB-PAS(O)と組み合わせて使用することができます。

No.106HB-PA(O)HB-PA ヘビークラスキャスター ヘビークラスキャスター

No.606HB-PA(O)
ヘビークラスキャスター

ヘビークラスキャスター 固定型 No.606HB-PA(O)と組み合わせて使用することができます。
