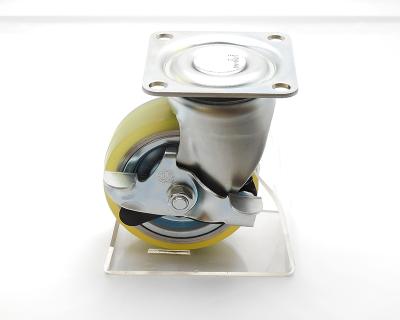

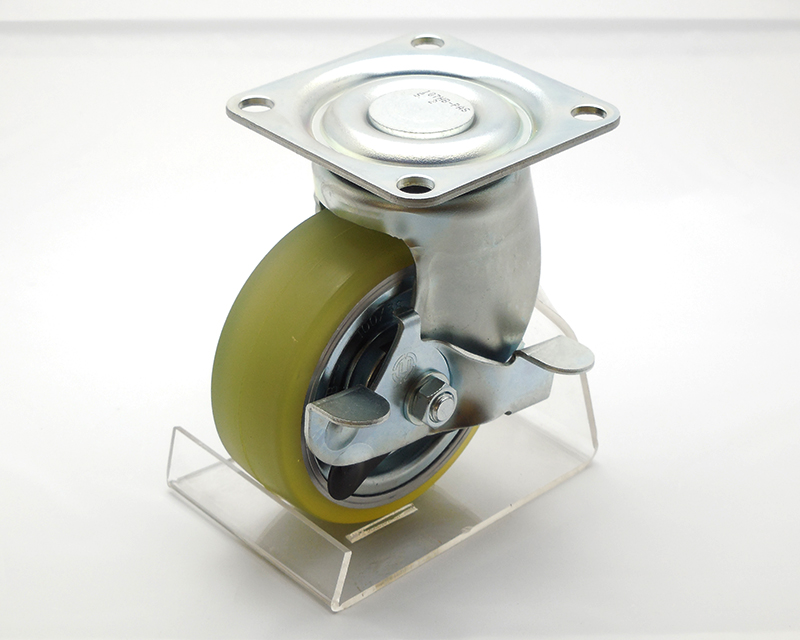

No.107HB-PAS ヘビークラスキャスター

キャスター形状 自在プレート型
本体材質 冷間圧延鋼板(SPCC)
表面処理 電気亜鉛めっき(光沢クロメート)
車輪材質 ポリウレタン
その他 ストッパー付き
●旋回半径は、ストッパーON・OFF何れかの最大値になります。
弾性板が制止板より出ている場合はその数値です。
●重量用ローラーベアリングを採用。
●始動抵抗を極限まで低減。
●耐久力抜群、金属に優る驚異的な耐摩耗性能です。
●弾性が大きく、積載物に衝撃を与えません。
●長期間固定されても、荷重による歪みが残りません。

図面 No.107HB-PAS ヘビークラスキャスター

  • 図面 No.107HB-PASHB-PA ヘビークラスキャスター
  • 図面 No.107HB-PASHB-PA ヘビークラスキャスター
  • 図面 No.107HB-PASHB-PA ヘビークラスキャスター

製品スペック

車輪径 Dmm
100㎜
車輪巾 Wmm
38㎜
旋回半径 r㎜
82㎜
偏心距離 Emm
22㎜
車輪取付高
Hmm
130㎜
座金寸法
L1mm×L2㎜
90㎜×90㎜
取付ピッチ
P1㎜×P2㎜
71㎜×71㎜
取付穴径 dmm
10.5㎜
取付座厚 t㎜
3.2㎜
許容荷重 1ヶ当
260㎏

関連商品

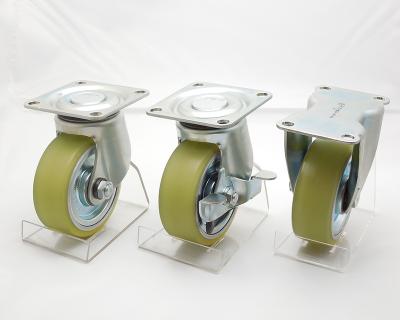

No.107HB-PASHB-PA ヘビークラスキャスター ヘビークラスキャスター

No.107HB-PA
ヘビークラスキャスター

ヘビークラスキャスター 自在プレート型 No.107HB-PAと組み合わせて使用することができます。

No.107HB-PASHB-PA ヘビークラスキャスター ヘビークラスキャスター

No.607HB-PA
ヘビークラスキャスター

ヘビークラスキャスター 固定型 No.607HB-PAと組み合わせて使用することができます。
