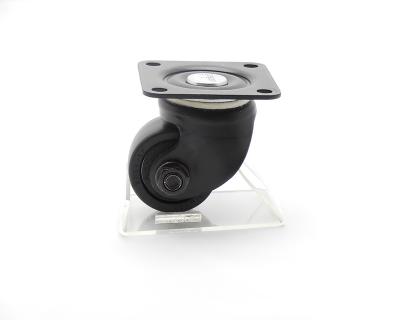

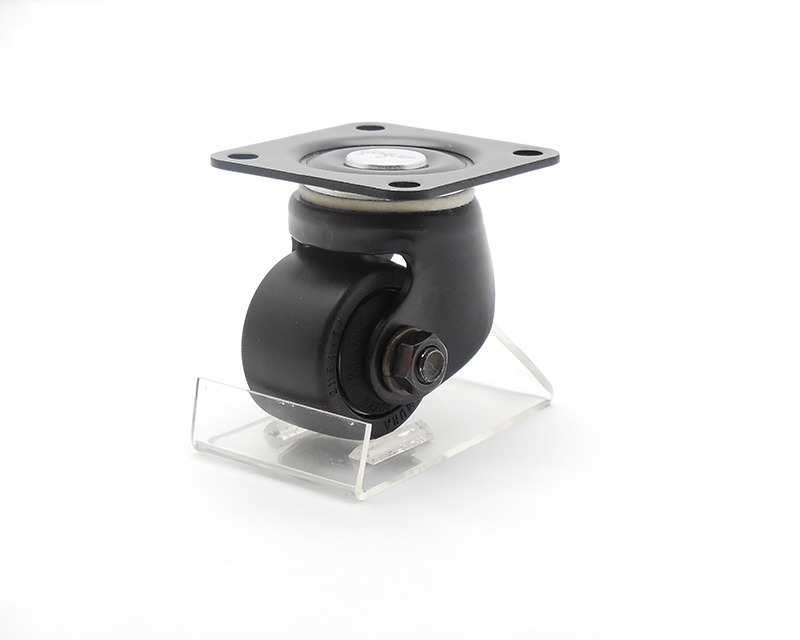

No.102HB2-EP ヘビークラスキャスター

キャスター形状	自在プレート型
本体材質	冷間圧延鋼板(SPCC)
表面処理	黒色亜鉛めっき
車輪材質	エンプラ
その他	ストッパー無し

●ストッパー付きは、No.105HB2-EP(車輪径65㎜～)の取り扱いになります。

●耐衝撃性が抜群で、過酷な使用に耐えられ、しかも軽量です。
●耐熱性、耐寒性、耐薬品性に優れています。
●車輪回転部にラジアルベアリングを2個使用。
両端支持構造で、騒音が無く静かな走行が得られます。

●ホイルハブにアルミ、ブッシュに高性能エンプラを採用し軽量化を実現。
床にやさしく車輪回転部にラジアルベアリングを2個使用。
両端支持構造で、機動性に優れています。

図面　No.102HB2-EP　ヘビークラスキャスター

製品スペック

車輪径 Dmm: 40㎜

車輪巾 Wmm: 25㎜

旋回半径 r㎜: 35㎜

偏心距離 Emm: 14㎜

車輪取付高 Hmm: 60㎜

座金寸法 L1mm×L2㎜: 58㎜×58㎜

取付ピッチ P1㎜×P2㎜: 44㎜×44㎜

取付穴径 dmm: 6.5㎜

取付座厚 t㎜: 2.3㎜

許容荷重 1ヶ当: 200㎏

関連商品

No.602HB2-EP
ヘビークラスキャスター

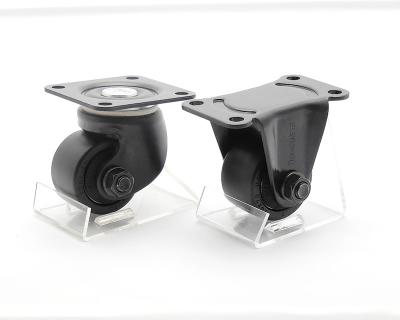

ヘビークラスキャスター固定型 No.602HB2-EPと組み合わせて使用することができます。
