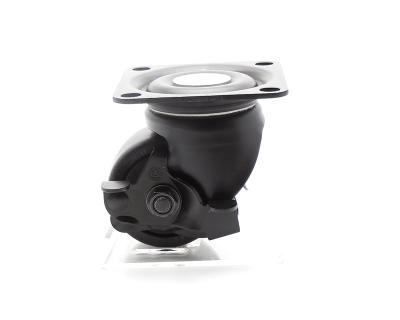

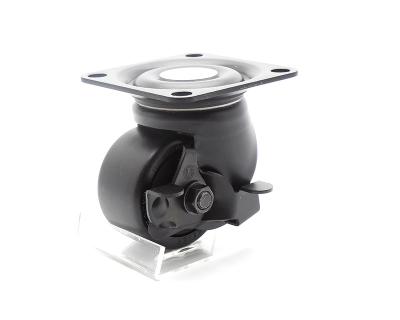

No.105HB2-EPS ヘビークラスキャスター

キャスター形状 自在プレート型
本体材質 冷間圧延鋼板(SPCC)
表面処理 黒色亜鉛めっき
車輪材質 エンプラ
その他 ストッパー付き
●旋回半径は、ストッパーON・OFF何れかの最大値になります。
弾性板が制止板より出ている場合はその数値です。
●耐衝撃性が抜群で、過酷な使用に耐えられ、しかも軽量です。
●耐熱性、耐寒性、耐薬品性に優れています。
●車輪回転部にラジアルベアリングを2個使用。
両端支持構造で、騒音が無く静かな走行が得られます。
●ホイルハブにアルミ、ブッシュに高性能エンプラを採用し軽量化を実現。
床にやさしく車輪回転部にラジアルベアリングを2個使用。
両端支持構造で、機動性に優れています。

図面 No.105HB2-EPS ヘビークラスキャスター

  • 図面 No.105HB2-EPSHB2-EP ヘビークラスキャスター
  • 図面 No.105HB2-EPSHB2-EP ヘビークラスキャスター
  • 図面 No.105HB2-EPSHB2-EP ヘビークラスキャスター

製品スペック

車輪径 Dmm
65㎜
車輪巾 Wmm
38㎜
旋回半径 r㎜
66㎜
偏心距離 Emm
22㎜
車輪取付高
Hmm
92㎜
座金寸法
L1mm×L2㎜
90㎜×90㎜
取付ピッチ
P1㎜×P2㎜
71㎜×71㎜
取付穴径 dmm
10.5㎜
取付座厚 t㎜
3.2㎜
許容荷重 1ヶ当
300㎏

関連商品

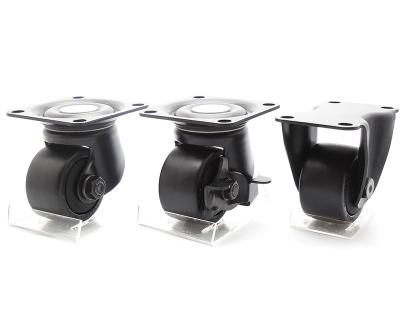

No.105HB2-EPSHB2-EP ヘビークラスキャスター ヘビークラスキャスター

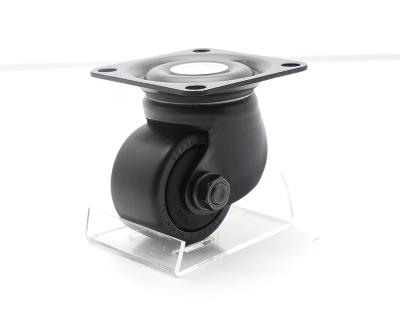

No.105HB2-EP
ヘビークラスキャスター

ヘビークラスキャスター 自在プレート型 No.105HB2-EPと組み合わせて使用することができます。

No.105HB2-EPSHB2-EP ヘビークラスキャスター ヘビークラスキャスター

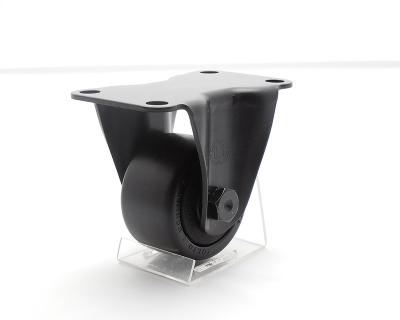

No.605HB2-EP
ヘビークラスキャスター

ヘビークラスキャスター 固定型 No.605HB2-EPと組み合わせて使用することができます。
