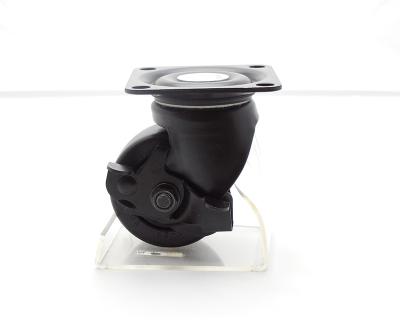

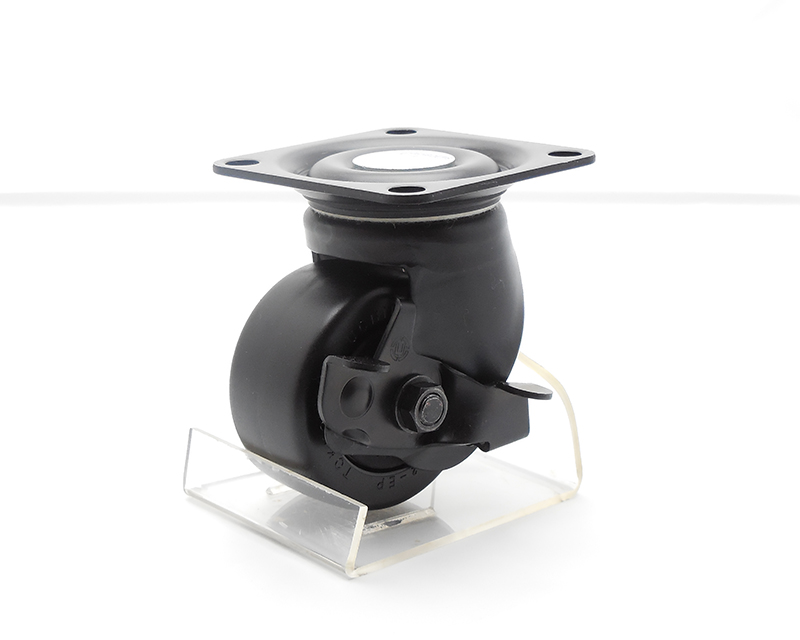

No.106HB2-EPS ヘビークラスキャスター

キャスター形状	自在プレート型
本体材質	冷間圧延鋼板(SPCC)
表面処理	黒色亜鉛めっき
車輪材質	エンプラ
その他	ストッパー付き

●旋回半径は、ストッパーON・OFF何れかの最大値になります。
弾性板が制止板より出ている場合はその数値です。

●耐衝撃性が抜群で、過酷な使用に耐えられ、しかも軽量です。
●耐熱性、耐寒性、耐薬品性に優れています。
●車輪回転部にラジアルベアリングを2個使用。
両端支持構造で、騒音が無く静かな走行が得られます。

●ホイルハブにアルミ、ブッシュに高性能エンプラを採用し軽量化を実現。
床にやさしく車輪回転部にラジアルベアリングを2個使用。
両端支持構造で、機動性に優れています。

図面　No.106HB2-EPS　ヘビークラスキャスター

製品スペック

車輪径 Dmm: 75㎜

車輪巾 Wmm: 38㎜

旋回半径 r㎜: 68㎜

偏心距離 Emm: 22㎜

車輪取付高 Hmm: 106㎜

座金寸法 L1mm×L2㎜: 90㎜×90㎜

取付ピッチ P1㎜×P2㎜: 71㎜×71㎜

取付穴径 dmm: 10.5㎜

取付座厚 t㎜: 3.2㎜

許容荷重 1ヶ当: 350㎏

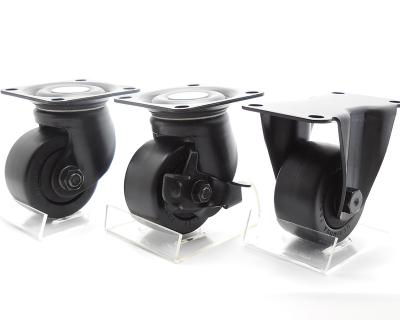

関連商品

No.106HB2-EP
ヘビークラスキャスター

ヘビークラスキャスター自在プレート型 No.106HB2-EPと組み合わせて使用することができます。

No.606HB2-EP
ヘビークラスキャスター

ヘビークラスキャスター固定型 No.606HB2-EPと組み合わせて使用することができます。
