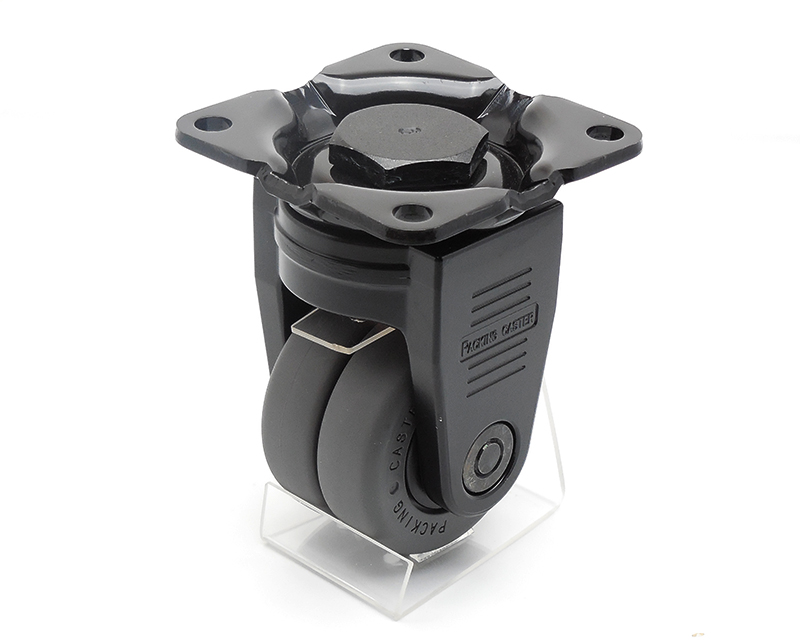

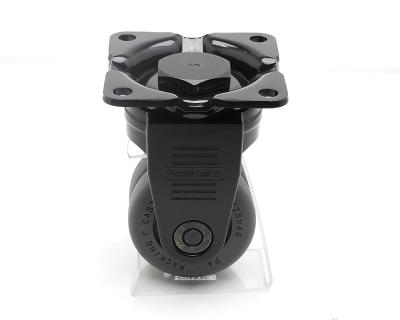

No.606X-N スーパーヘビークラスキャスター

キャスター形状 固定型
本体材質 アルミ合金ダイキャスト(ADC12)
取付座金材質 熱間圧延鋼板(SAPH400)
表面処理 電着塗装
車輪材質 ナイロン樹脂
その他 ストッパー無し
●自動車構造用鋼板(SAPH400)を採用し、独自のプレス加工技術により耐荷重性能を格段にアップした。

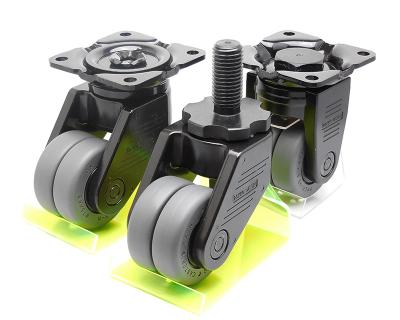

●100X-Nシリーズ(自在プレート型)と600X-Nシリーズ(固定型)の取付座金寸法と取り付けピッチの統一化を実現。
取付工数の簡略化及び自在型、固定型の組み合わせが自由に行う事が可能になりました。
●ダブルカセットベアリング方式を採用。
上下旋回用軸受けをカセット式にすることにより、旋回性能と耐偏荷重性能を高次元で実現しました。
当社比で1/3の力で旋回可能となっております。
●デザイン性、リサイクル性を考慮し、アルミ合金ダイキャストを採用。
●双輪構造を採用。
高荷重でもスムーズに回転を行う事が出来ます。
また、急旋回時もオートデフ運動によりクイックターンが可能。
●車輪頭部・ナットの側面を突起の出ないフラット構造とし、安全性を確保しました。
●採用しているポリアミド樹脂(ナイロン6)はUL規格(94V-2)仕様となっております。

図面 No.606X-N スーパーヘビークラスキャスター

  • 図面 No.606X-NX-N スーパーヘビークラスキャスター
  • 図面 No.606X-NX-N スーパーヘビークラスキャスター
  • 図面 No.606X-NX-N スーパーヘビークラスキャスター

製品スペック

車輪径 Dmm
75㎜
車輪巾 Wmm
48㎜
取付板巾 L1㎜
100㎜
取付板長 L2㎜
100㎜
車輪取付高
Hmm
130㎜
取付ピッチ
P1㎜×P2㎜
78㎜×78㎜
取付穴径 dmm
10.5㎜
取付座厚 t㎜
5㎜
許容荷重 1ヶ当
500㎏
