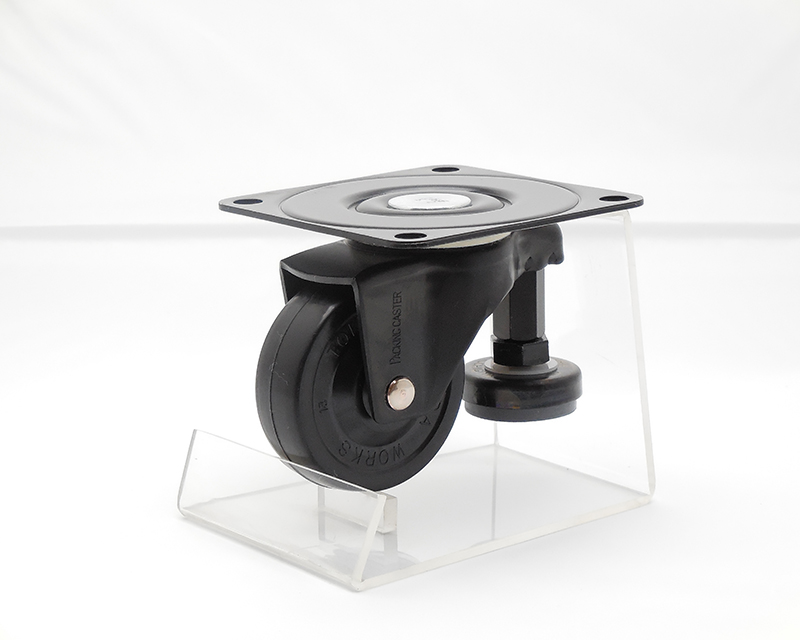

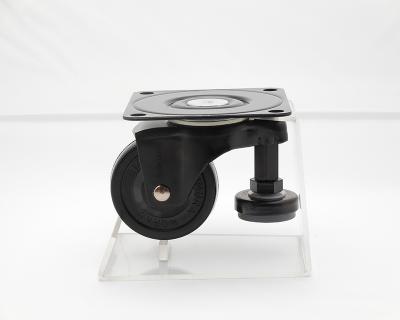

No.105AF ファンクションタイプキャスター

キャスター形状 自在プレート型
本体材質 冷間圧延鋼板(SPCC)
表面処理 黒色亜鉛めっき
車輪材質 NBR(合成ゴム)
その他 アジャスターフット付き
●車輪とフットが同一部に組み込んであり、同時旋回しますので設置面の状況によりフットの位置が自由に変えられ、また旋回半径がキャスター単体とほとんど変わりません。
●キャスターにてスムーズに移動でき、アジャスターフットにて確実に固定できます。
一体化している為、アジャスターフットの取付工数が省けます。
また機器設置後、簡単に高さ調節ができます。
●全製品合成ゴム車輪(中心部合成エボナイト)になります。

図面 No.105AF ファンクションタイプキャスター

  • 図面 No.105AFAF ファンクションタイプキャスター
  • 図面 No.105AFAF ファンクションタイプキャスター
  • 図面 No.105AFAF ファンクションタイプキャスター

製品スペック

車輪径 Dmm
63㎜
車輪巾 Wmm
21㎜
旋回半径 r㎜
59㎜
偏心距離 Emm
27㎜/34㎜
車輪取付高
Hmm
81㎜
座金寸法
L1mm×L2㎜
92㎜×92㎜
取付ピッチ
P1㎜×P2㎜
75㎜×75㎜
取付穴径 dmm
8.5㎜
アジャスターフット外径 D1㎜
37.7㎜
アジャスター量 h1㎜/h2㎜
15㎜/15㎜
アジャストネジ M
M10
取付座厚 t㎜
2.3㎜
許容荷重 1ヶ当
60㎏

関連商品

No.105AFAF ファンクションタイプキャスター ファンクションタイプキャスター

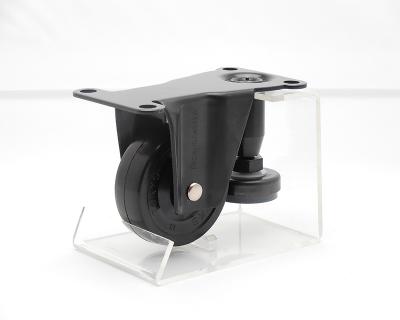

No.605AF
ファンクションタイプキャスター

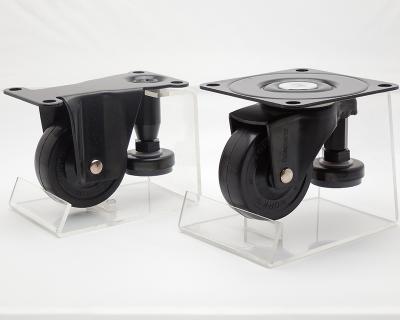

ファンクションタイプキャスター 固定型 No.605AF と組み合わせて使用することができます。
