Top > キャスター製品検索 > キャスター商品詳細 No.104S スタンダードクラスキャスター

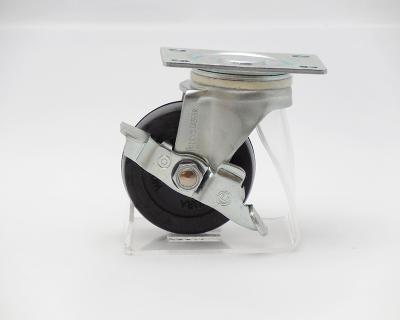

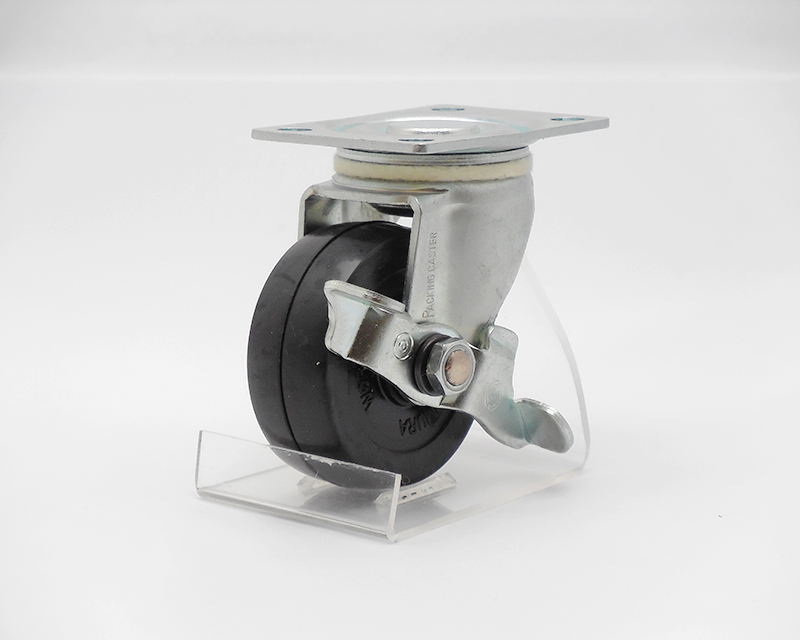

No.104S スタンダードクラスキャスター

キャスター形状 自在プレート型
本体材質 冷間圧延鋼板(SPCC)
表面処理 電気亜鉛めっき(光沢クロメート)
車輪材質 NBR(合成ゴム)
その他 ストッパー付き
旋回半径は、ストッパーON・OFF何れかの最大値になります。
弾性板が制止板より出ている場合はその数値です。

図面 No.104S スタンダードクラスキャスター

  • 図面 No.104S スタンダードクラスキャスター
  • 図面 No.104S スタンダードクラスキャスター
  • 図面 No.104S スタンダードクラスキャスター

製品スペック

車輪径 Dmm
50㎜
車輪巾 Wmm
20㎜
旋回半径 r㎜
54㎜
偏心距離 Emm
20㎜
車輪取付高
Hmm
67㎜
座金寸法
L1mm×L2㎜
42㎜×60㎜
取付ピッチ
P1㎜×P2㎜
29㎜×47㎜
取付穴径 dmm
6.5㎜
取付座厚 t㎜
2㎜
許容荷重 1ヶ当
55㎏

関連商品

No.104S スタンダードクラスキャスター スタンダードクラスキャスター

No.104
スタンダードクラスキャスター

スタンダードクラスキャスター No.104と組み合わせて使用することができます。
