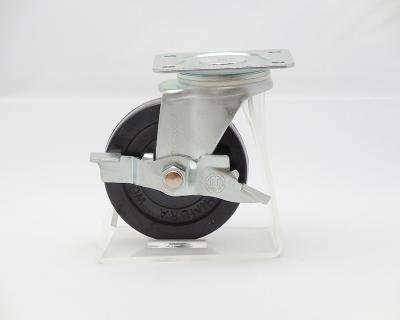

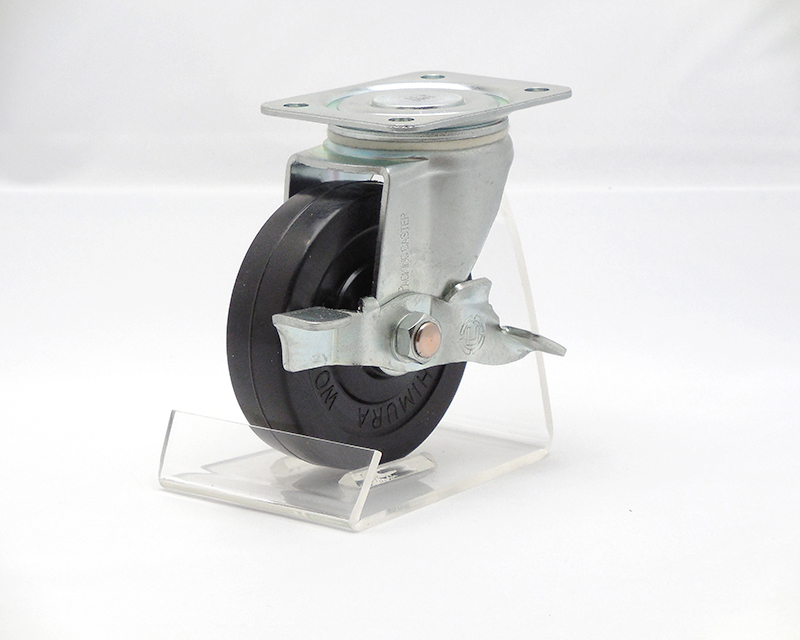

No.106S スタンダードクラスキャスター

キャスター形状 自在プレート型
本体材質 冷間圧延鋼板(SPCC)
表面処理 電気亜鉛めっき(光沢クロメート)
車輪材質 NBR(合成ゴム)
その他 ストッパー付き
旋回半径は、ストッパーON・OFF何れかの最大値になります。
弾性板が制止板より出ている場合はその数値です。

図面 No.106S スタンダードクラスキャスター

  • 図面 No.106S スタンダードクラスキャスター
  • 図面 No.106S スタンダードクラスキャスター
  • 図面 No.106S スタンダードクラスキャスター

製品スペック

車輪径 Dmm
75㎜
車輪巾 Wmm
21㎜
旋回半径 r㎜
72㎜
偏心距離 Emm
25㎜
車輪取付高
Hmm
93㎜
座金寸法
L1mm×L2㎜
54㎜×70㎜
取付ピッチ
P1㎜×P2㎜
36㎜×54㎜
取付穴径 dmm
6.5㎜
取付座厚 t㎜
2.3㎜
許容荷重 1ヶ当
65㎏

関連商品

No.106S スタンダードクラスキャスター スタンダードクラスキャスター

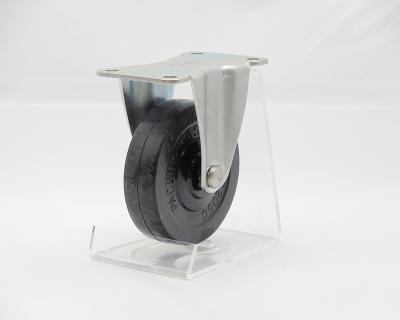

No.606
スタンダードクラスキャスター

スタンダードクラスキャスター 固定型 No.606と組み合わせて使用することができます。

No.106S スタンダードクラスキャスター スタンダードクラスキャスター

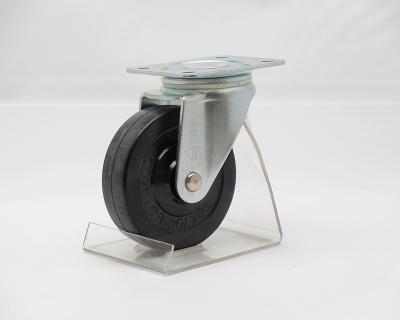

No.106
スタンダードクラスキャスター

スタンダードクラスキャスター 自在型 No.106と組み合わせて使用することができます。
