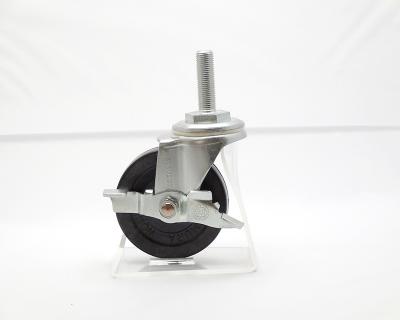

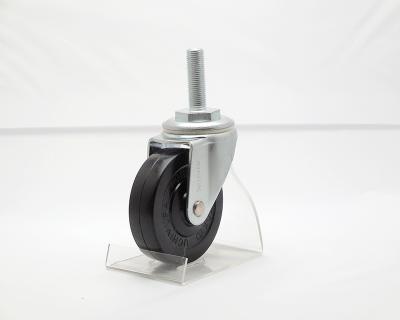

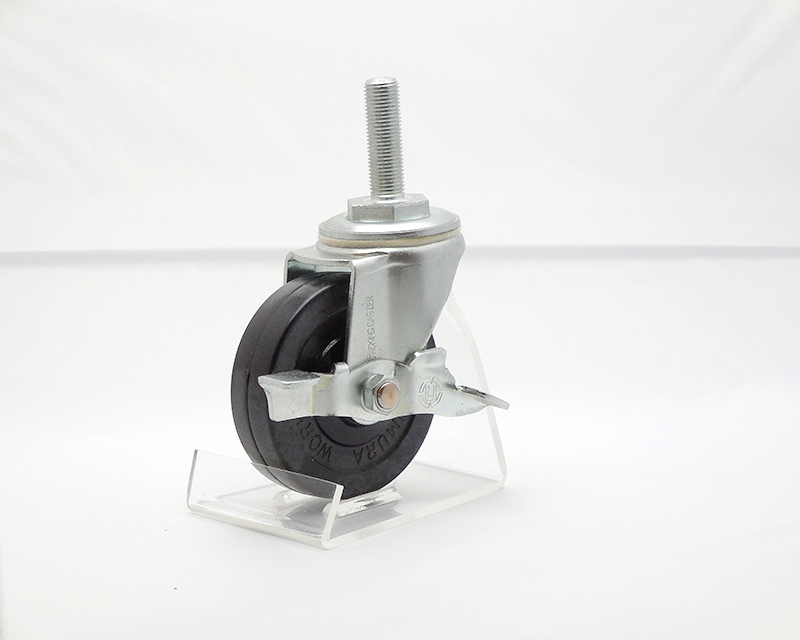

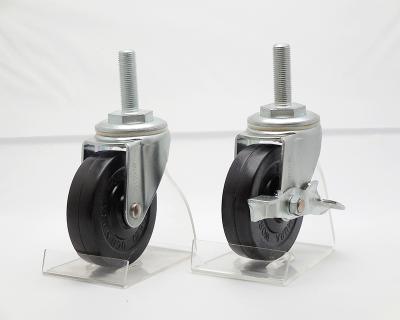

No.306S スタンダードクラスキャスター

キャスター形状 自在ボルト型
本体材質 冷間圧延鋼板(SPCC)
表面処理 電気亜鉛めっき(光沢クロメート)
車輪材質 NBR(合成ゴム)
その他 ストッパー付き
・専用スパナにて六角座金を廻し締め込みますと、取り付けることができます。
・取付面積の少ない機器などに最適です。
・No.309~No.311、No.309S~No.311Sはパイプ状脚部に差し込み固定して取り付ける事が出来ます。

※No.309・No.311・No.309S・No.311Sの主軸部はネジ付ではございません。
※T=記号は軸の細い製品を表します。
旋回半径は、ストッパーON・OFFのいずれかの最大値になります。
弾性板が制止板よりも出ている場合はその数値です。
No.302~No.306は合成ゴム車輪(中心部合成エボナイト)になります。

図面 No.306S スタンダードクラスキャスター

  • 図面 No.306S スタンダードクラスキャスター
  • 図面 No.306S スタンダードクラスキャスター
  • 図面 No.306S スタンダードクラスキャスター

製品スペック

車輪径 Dmm
75㎜
車輪巾 Wmm
21㎜
旋回半径 r㎜
72㎜
偏心距離 Emm
25㎜
車輪取付高
Hmm
95㎜
取付主軸高 L㎜
40㎜
取付主軸径 d㎜
M12. P.1.25
許容荷重 1ヶ当
65㎏

関連商品

No.306S スタンダードクラスキャスター スタンダードクラスキャスター

No.306
スタンダードクラスキャスター

スタンダードクラスキャスター 自在ボルト型 No.306と組み合わせて使用することができます。
