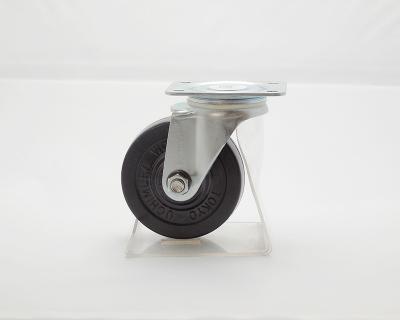

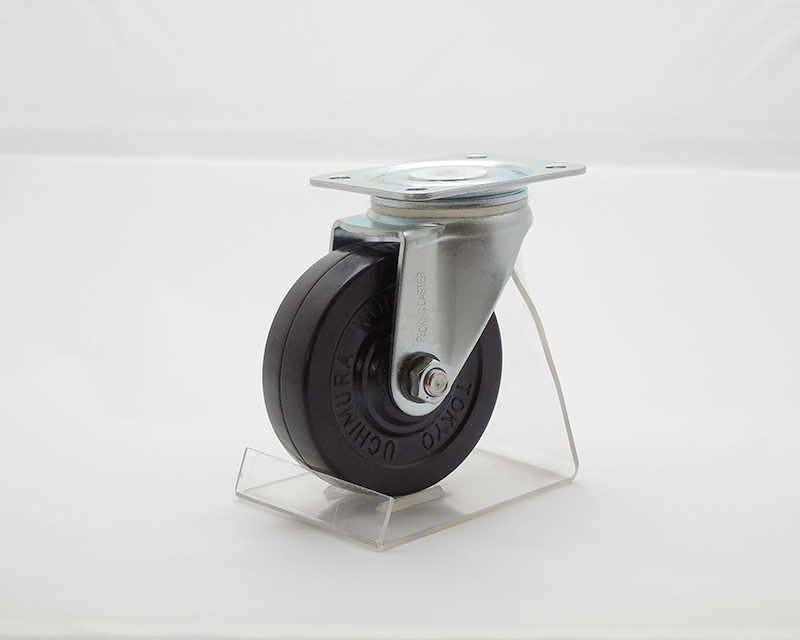

No.106B スタンダードクラスキャスター

キャスター形状 自在プレート型
本体材質 冷間圧延鋼板(SPCC)
表面処理 電気亜鉛めっき(光沢クロメート)
車輪材質 NBR(合成ゴム)
その他 ストッパー無し
No.105B~No.106Bは合成ゴム車輪(中心部合成エボナイト)になります。
車輪軸にローラーベアリングを使用してありますので、高荷重でも楽に運搬・移動させることができます。

図面 No.106B スタンダードクラスキャスター

  • 図面 No.106BB スタンダードクラスキャスター
  • 図面 No.106BB スタンダードクラスキャスター
  • 図面 No.106BB スタンダードクラスキャスター

製品スペック

車輪径 Dmm
75㎜
車輪巾 Wmm
23㎜
旋回半径 r㎜
63㎜
偏心距離 Emm
25㎜
車輪取付高
Hmm
93㎜
座金寸法
L1mm×L2㎜
54㎜×70㎜
取付ピッチ
P1㎜×P2㎜
36㎜×54㎜
取付穴径 dmm
6.5㎜
取付座厚 t㎜
2.3㎜
許容荷重 1ヶ当
75㎏

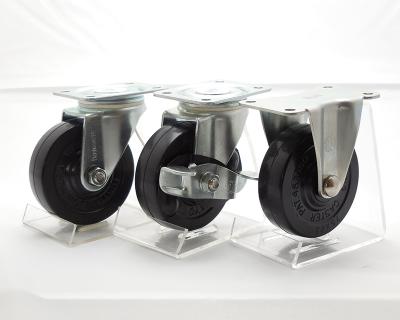

関連商品
