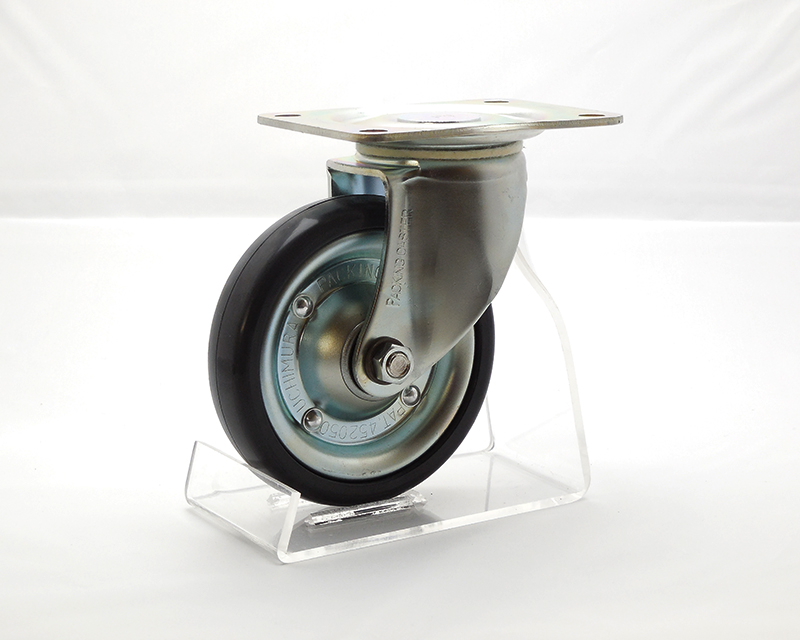

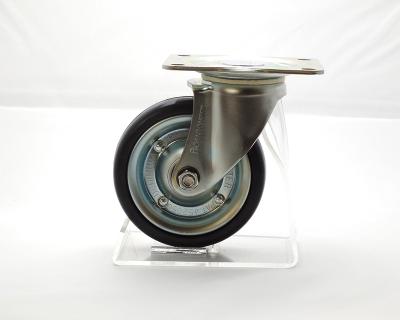

No.107B スタンダードクラスキャスター

キャスター形状 自在プレート型
本体材質 冷間圧延鋼板(SPCC)
表面処理 電気亜鉛めっき(光沢クロメート)
車輪材質 NBR(合成ゴム)
その他 ストッパー無し
No.107B~No.111Bはホイル式合成ゴム車輪になります。
車輪軸にローラーベアリングを使用してありますので、高荷重でも楽に運搬・移動させることができます。

図面 No.107B スタンダードクラスキャスター

  • 図面 No.107BB スタンダードクラスキャスター
  • 図面 No.107BB スタンダードクラスキャスター
  • 図面 No.107BB スタンダードクラスキャスター

製品スペック

車輪径 Dmm
100㎜
車輪巾 Wmm
22㎜
旋回半径 r㎜
83㎜
偏心距離 Emm
33㎜
車輪取付高
Hmm
123㎜
座金寸法
L1mm×L2㎜
75㎜×99㎜
取付ピッチ
P1㎜×P2㎜
56㎜×80㎜
取付穴径 dmm
8.5㎜
取付座厚 t㎜
2.9㎜
許容荷重 1ヶ当
100㎏

関連商品

No.107BB スタンダードクラスキャスター スタンダードクラスキャスター

No.107BS
スタンダードクラスキャスター

スタンダードクラスキャスター 自在プレート型ストッパー付 No.107BSと組み合わせて使用することができます。

No.107BB スタンダードクラスキャスター スタンダードクラスキャスター

No.607B
スタンダードクラスキャスター

スタンダードクラスキャスター 固定型 No.607Bと組み合わせて使用することができます。
