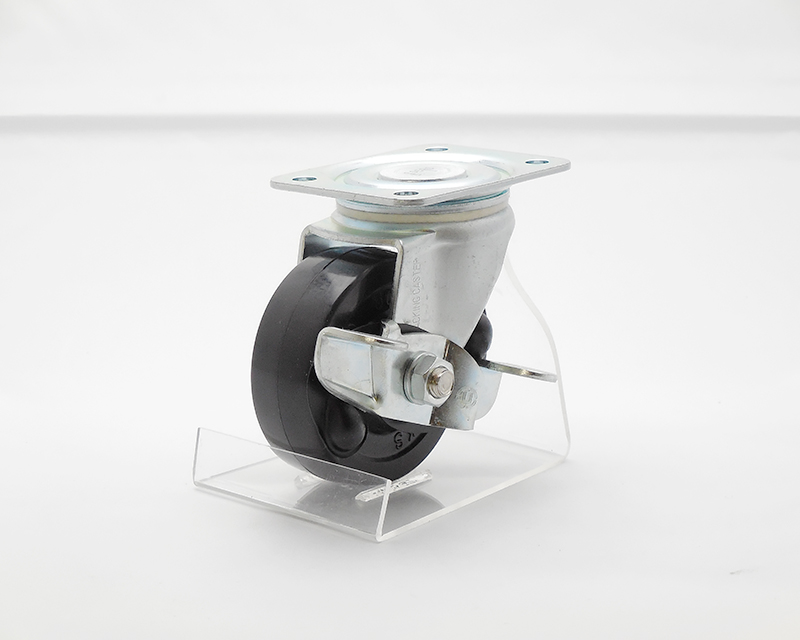

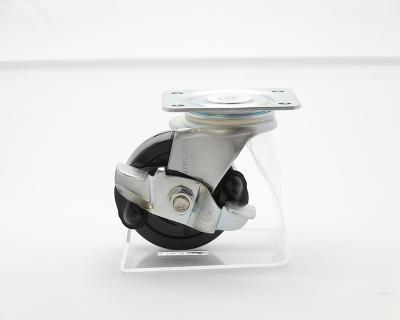

No.105BS スタンダードクラスキャスター

キャスター形状	自在プレート型
本体材質	冷間圧延鋼板(SPCC)
表面処理	電気亜鉛めっき(光沢クロメート)
車輪材質	NBR（合成ゴム）
その他	ストッパー付き

旋回半径は、ストッパーON・OFF何れかの最大値になります。
弾性板が制止板より出ている場合はその数値です。

No.105BS～No.106BSは合成ゴム車輪(中心部合成エボナイト)になります。

車輪軸にローラーベアリングを使用してありますので、高荷重でも楽に運搬・移動させることができます。

図面　No.105BS　スタンダードクラスキャスター

製品スペック

車輪径 Dmm: 63㎜

車輪巾 Wmm: 23㎜

旋回半径 r㎜: 72㎜

偏心距離 Emm: 25㎜

車輪取付高 Hmm: 80㎜

座金寸法 L1mm×L2㎜: 54㎜×70㎜

取付ピッチ P1㎜×P2㎜: 36㎜×54㎜

取付穴径 dmm: 6.5㎜

取付座厚 t㎜: 2.3㎜

許容荷重 1ヶ当: 70㎏

関連商品

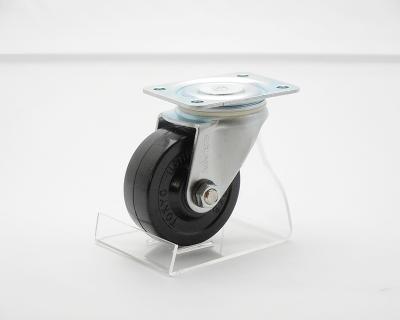

No.105B
スタンダードクラスキャスター

スタンダードクラスキャスター自在プレート型 No.105Bと組み合わせて使用することができます。

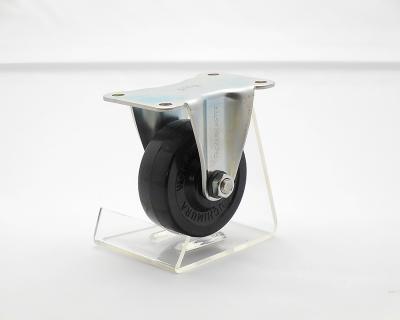

No.605B
