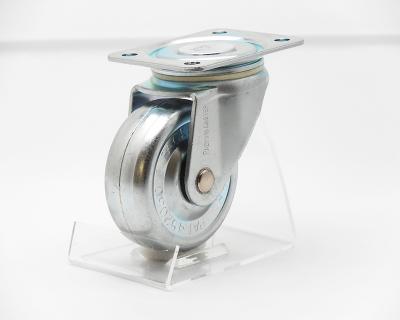

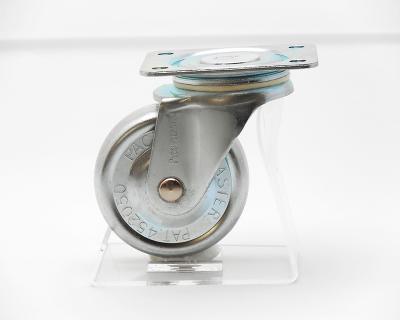

No.105-FE スタンダードクラスキャスター

キャスター形状 自在プレート型
本体材質 冷間圧延鋼板(SPCC)
表面処理 電気亜鉛めっき(光沢クロメート)
車輪材質 SPCC(鋼鉄)
その他 ストッパー無し
●全製品ストッパー付きがございませんので、キャスターホルダーをご使用ください。
●当社独自の設計による鋼鉄車輪です。
●本体及び車輪共に鋼鉄製ですので耐久力は絶大です。
●主に屋外及びコンクリート路面にて使用されるもの、また、長期間固定する場合に最適です。
※本製品は走行音の発生及び床面を損傷する恐れがあります。
ご使用の際は十分考慮の上、特殊分野等にご使用下さい。

図面 No.105-FE スタンダードクラスキャスター

  • 図面 No.105-FEFE スタンダードクラスキャスター
  • 図面 No.105-FEFE スタンダードクラスキャスター
  • 図面 No.105-FEFE スタンダードクラスキャスター

製品スペック

車輪径 Dmm
63㎜
車輪巾 Wmm
24㎜
旋回半径 r㎜
57㎜
偏心距離 Emm
25㎜
車輪取付高
Hmm
80㎜
座金寸法
L1mm×L2㎜
54㎜×70㎜
取付ピッチ
P1㎜×P2㎜
36㎜×54㎜
取付穴径 dmm
6.5㎜
取付座厚 t㎜
2.3㎜
許容荷重 1ヶ当
150㎏

関連商品

No.105-FEFE スタンダードクラスキャスター スタンダードクラスキャスター

No.605-FE
スタンダードクラスキャスター

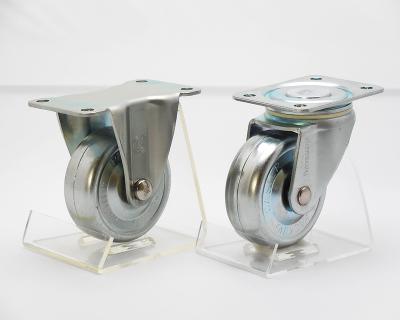

スタンダードクラスキャスター 固定型 No.605-FEと組み合わせて使用することができます。
