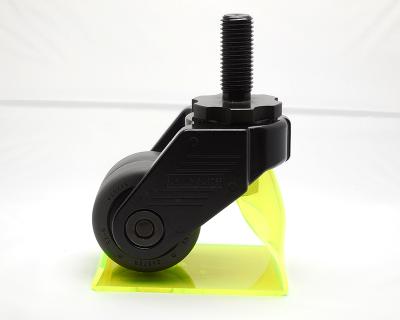

No.305X-N スーパーヘビークラスキャスター

キャスター形状 自在ボルト型
本体材質 アルミ合金ダイキャスト(ADC12)
取付座金材質 熱間圧延鋼板(SAPH400)
表面処理 電着塗装
車輪材質 ナイロン樹脂
その他 ストッパー無し
●高張力材を採用し、熱処理により強度を2倍にアップ。(当社比)

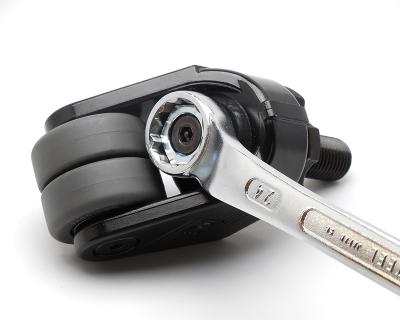

●キャスター取付用六角ナット(主軸下端部)にてメガネレンチ・ソケットレンチ等を使用し、取付が可能となっております。(専用スパナ不要)
従来品に比べ、用意にしっかりと取り付ける事ができます。
●ダブルカセットベアリング方式を採用。
上下旋回用軸受けをカセット式にすることにより、旋回性能と耐偏荷重性能を高次元で実現しました。
当社比で1/3の力で旋回可能となっております。
●デザイン性、リサイクル性を考慮し、アルミ合金ダイキャストを採用。
●双輪構造を採用。
高荷重でもスムーズに回転を行う事が出来ます。
また、急旋回時もオートデフ運動によりクイックターンが可能。
●車輪頭部・ナットの側面を突起の出ないフラット構造とし、安全性を確保しました。
●採用しているポリアミド樹脂(ナイロン6)はUL規格(94V-2)仕様となっております。

図面 No.305X-N スーパーヘビークラスキャスター

  • 図面 No.305X-NX-N スーパーヘビークラスキャスター
  • 図面 No.305X-NX-N スーパーヘビークラスキャスター
  • 図面 No.305X-NX-N スーパーヘビークラスキャスター

製品スペック

車輪径 Dmm
65㎜
車輪巾 Wmm
48㎜
旋回半径 r㎜
87㎜
偏心距離 Emm
53㎜
車輪取付高
Hmm
100㎜
取付主軸高 L㎜
50㎜
取付主軸径 d㎜
M20/P2.5
取付二面巾 S㎜
24㎜
締付トルク
100N・m
許容荷重 1ヶ当
400㎏
